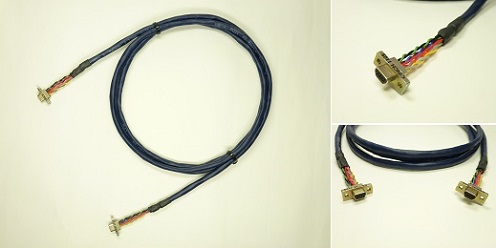

Micro Dsub9-Micro Dsub9 SpaceWireケーブル

型番 長さ 定価 アカデミック価格
SCAC07-100 1m \26,000（税抜） \23,000（税抜）
SCAC07-200 2m \26,000（税抜） \23,000（税抜）
SCAC07-500 5m \27,000（税抜） \24,000（税抜）
※上記以外の長さをご希望の方は、お問い合わせください。

【納期】
　通常10営業日。※在庫状況により異なります。

【ご注意】
　地上実験用のSpaceWireケーブルです。
　GROUND及びShield部はSpaceWire仕様本来の
　結線ではありません。

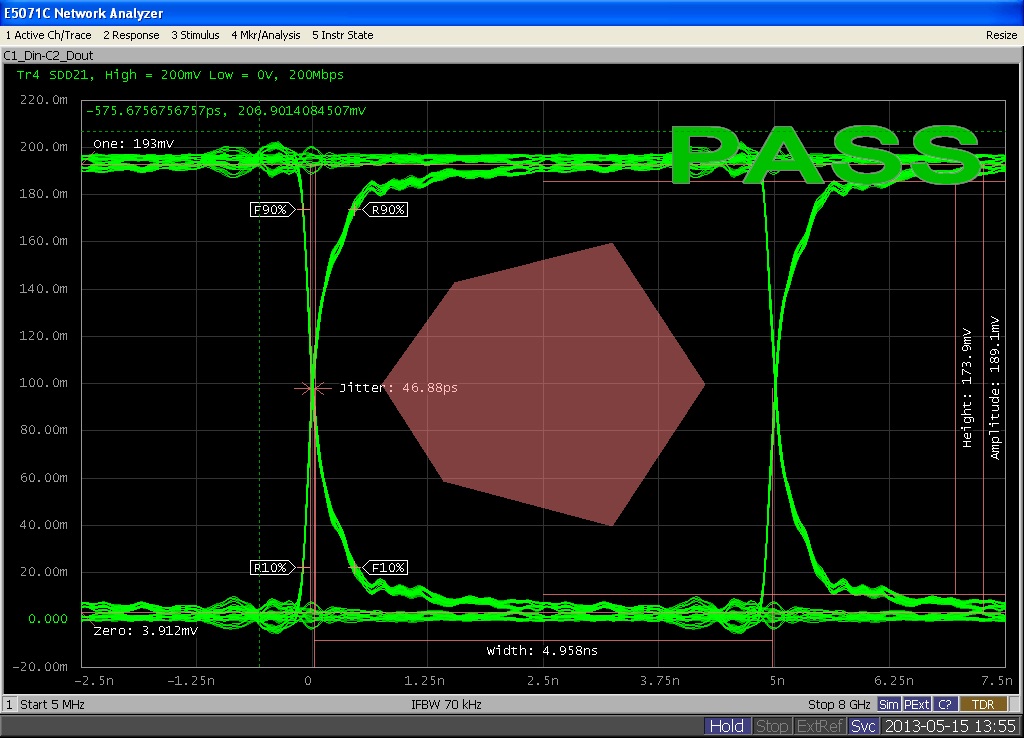

アイ・パターン(2m,200Mbps)

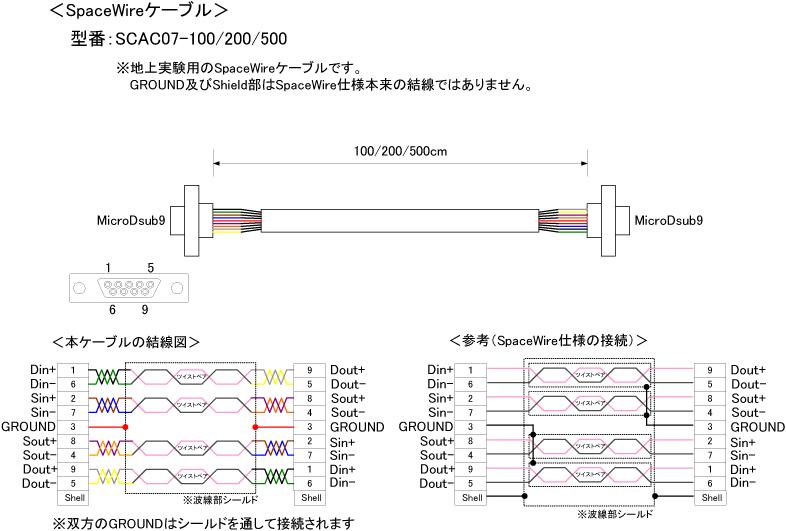

結線図
※画像をクリックすると拡大します。

Micro Dsub9-Micro Dsub9 SpaceWireケーブル

型番 長さ 定価 アカデミック価格
SCAC08-100 1m \26,000（税抜） \23,000（税抜）
SCAC08-200 2m \26,000（税抜） \23,000（税抜）
SCAC08-500 5m \27,000（税抜） \24,000（税抜）
※上記以外の長さをご希望の方は、お問い合わせください。

【納期】
　通常10営業日。※在庫状況により異なります。

【ご注意】
　地上実験用のSpaceWireケーブルです。
　GROUND及びShield部はSpaceWire仕様本来の
　結線ではありません。

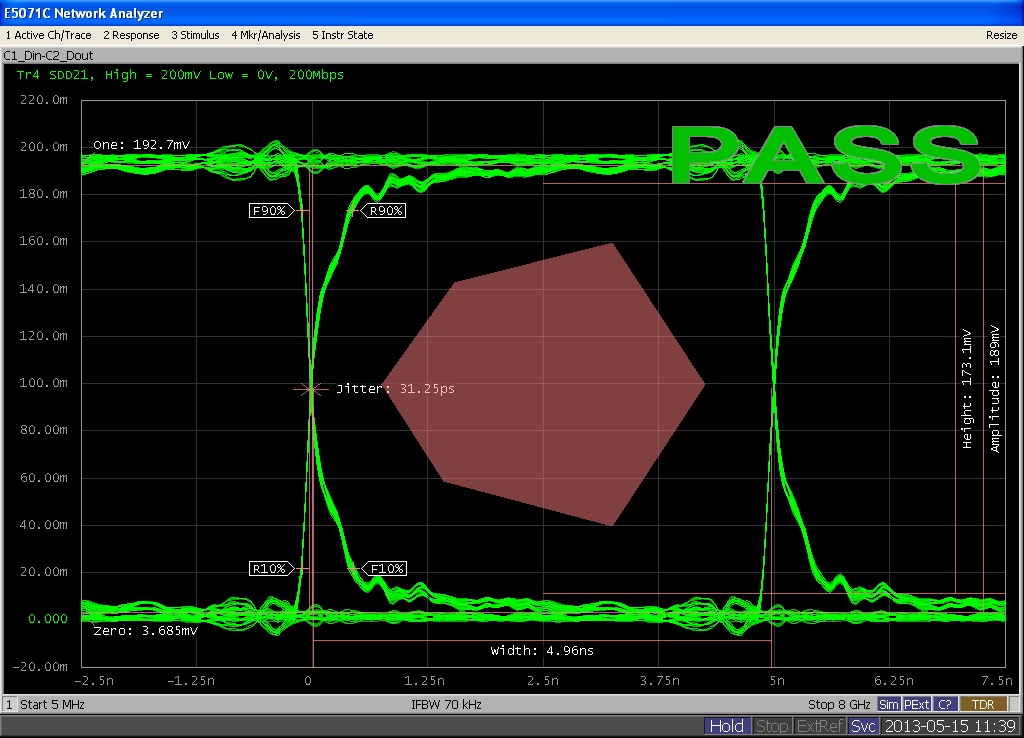

アイ・パターン(2m,200Mbps)

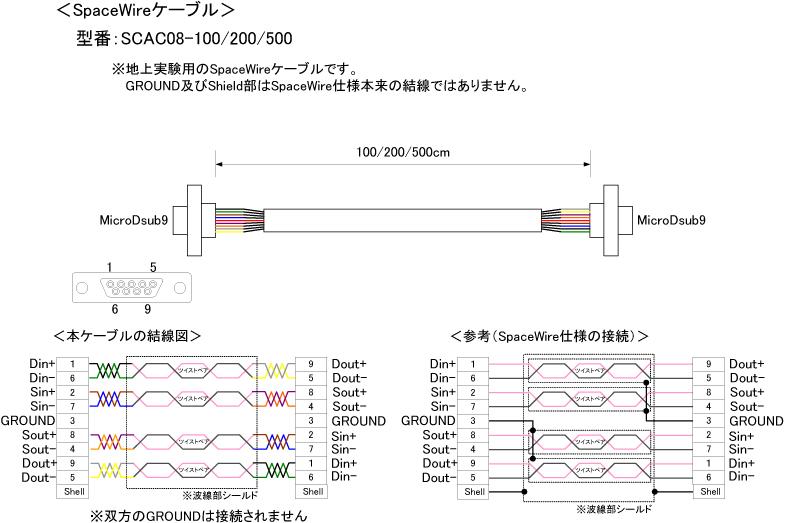

結線図
※画像をクリックすると拡大します。

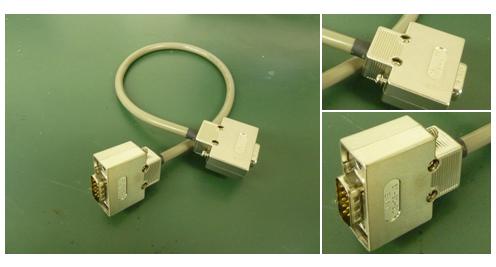

Dsub9-Dsub9 SpaceWireケーブル

型番 長さ 定価 アカデミック価格
SCAC02-20 20cm \5,000（税抜） \5,000（税抜）
SCAC02-30 30cm \5,000（税抜） \5,000（税抜）
SCAC02-40 40cm \5,000（税抜） \5,000（税抜）
SCAC02-50 50cm \5,000（税抜） \5,000（税抜）
※上記以外の長さをご希望の方は、お問い合わせください。

【用途】
　シマフジ電機製SpaceCubeとSpaceWireボード
　（SpaceWireDIO2等）の接続時に使用します。

【納期】
　受注生産のため、お問い合わせください。

【ご注意】
　地上実験用のSpaceWireケーブルです。
　GROUND及びShield部はSpaceWire仕様本来の
　結線ではありません。

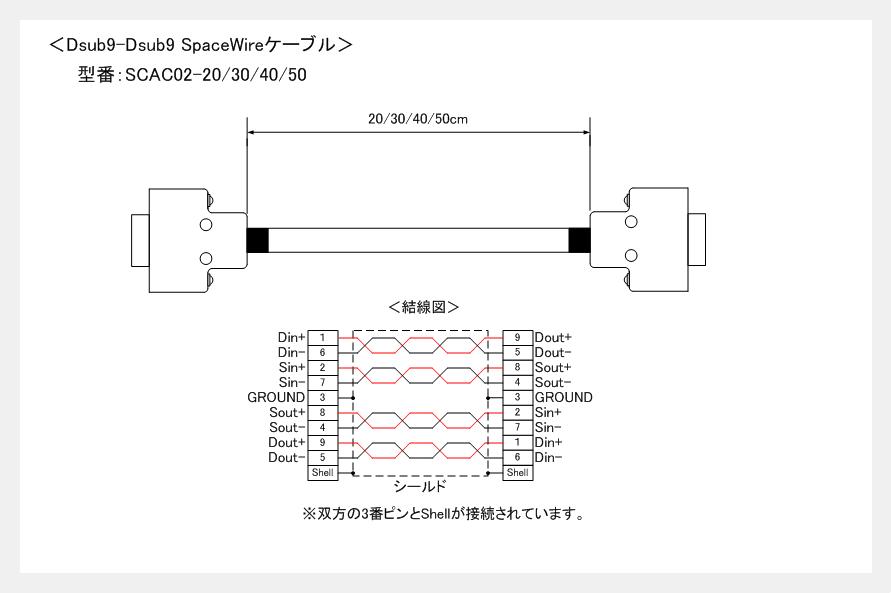

結線図
※画像をクリックすると拡大します。

Micro Dsub9-Dsub9 SpaceWireケーブル

型番 長さ 定価 アカデミック価格
SCAC03-50 50cm \14,000（税抜） \13,000（税抜）
※上記以外の長さをご希望の方は、お問い合わせください。

【用途】
　Micro Dsub9搭載機器とシマフジ電機製SpaceWireボード（SpaceWireDIO2等）の接続時に使用します。

【納期】
　受注生産のため、お問い合わせください。

【ご注意】
　地上実験用のSpaceWireケーブルです。
　GROUND及びShield部はSpaceWire仕様本来の結線ではありません。

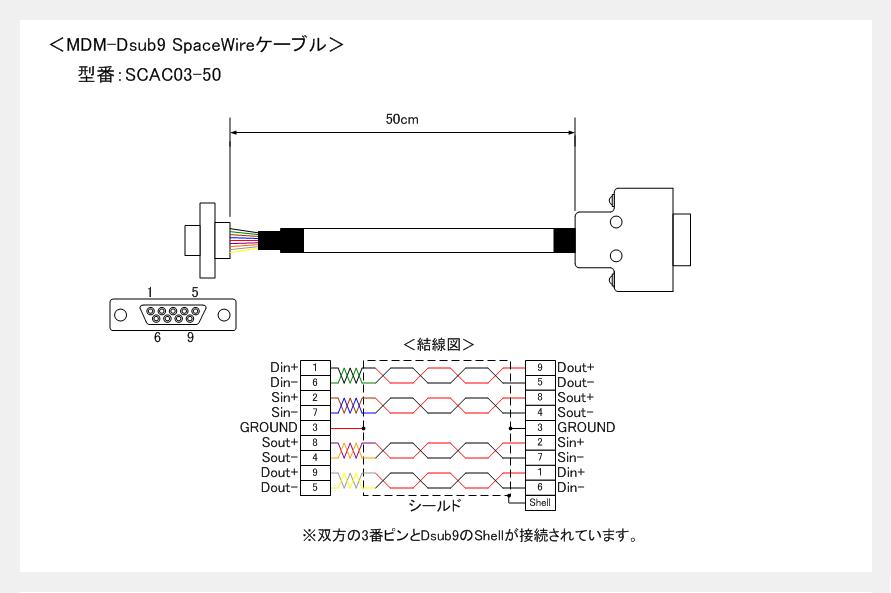

結線図
※画像をクリックすると拡大します。

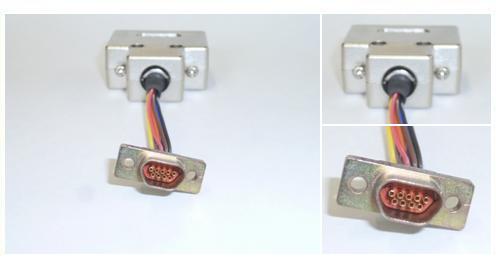

Micro Dsub9メス-Dsub9 SpaceWireケーブル

型番 長さ 定価 アカデミック価格
SCAC04-05 5cm \16,000（税抜） \15,000（税抜）
※上記以外の長さをご希望の方は、お問い合わせください。

【用途】
　Micro Dsub9-Micro Dsub9 SpaceWireケーブルと
　弊社製SpaceWireボードを（SpaceWireDIO2等）の接続時に使用する、変換コネクタです。

【納期】
　受注生産のため、お問い合わせください。

【ご注意】
　地上実験用のSpaceWireケーブルです。
　GROUND及びShield部はSpaceWire仕様本来の
　結線ではありません。

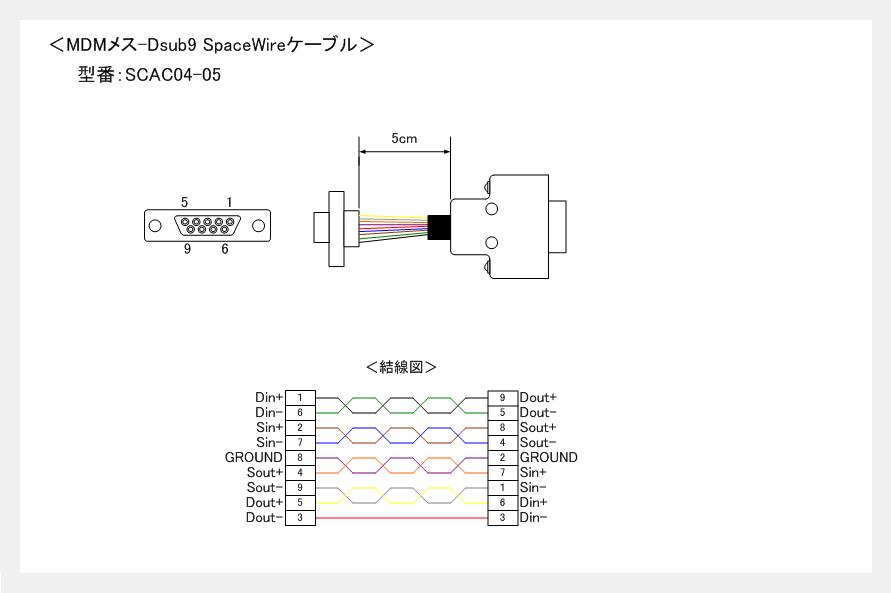

結線図
※画像をクリックすると拡大します。

　ご不明な点がございましたらメールまたは電話にてお問合せください。
　　E-mail：info@shimafuji.co.jp
　　TEL：03-3733-8308
