ルネサス エレクトロニクス製MP201プロセッサ評価/実行ボード
|
|
|
 |

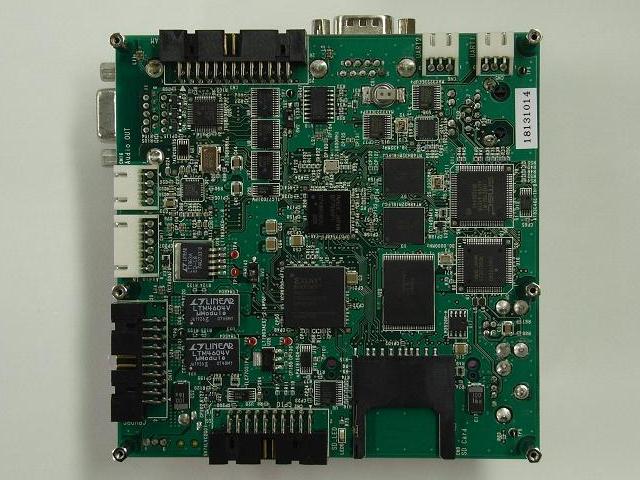

| CPU面 |
|
|
仕様一覧 |
| CPU |
MP201
CPU:ARM926
・I-Cache:16Kﾊﾞｲﾄ
・D-Cache:16Kﾊﾞｲﾄ
・動作周波数:250MHzMAX
DSP:SPXK611
・I-Cache:32Kﾊﾞｲﾄ
・D-Cache:32Kﾊﾞｲﾄ
・動作周波数:250MHzMAX
内蔵ﾒﾓﾘ:256Kﾊﾞｲﾄ
|
| ﾒﾓﾘ |
FlashROM:16Mﾊﾞｲﾄ
SDRAM:128Mﾊﾞｲﾄ
|
| 入出力I/F |
RTC, CF, SD, LCD, ｱﾅﾛｸﾞRGB, TSP,
Audio(Stereo), USB(HOST x 1 Function x 1),
LAN(100Base), RC232C x 3, GPIO x 16bit,
JTAG(ﾃﾞｨﾊﾞｸﾞ用)
|
| 動作環境 |
電源:+5V
動作温度:-20℃〜75℃
|
| ﾎﾞｰﾄﾞｻｲｽﾞ |
120mm x 120mm(突起部を除く)
|
|
|
|

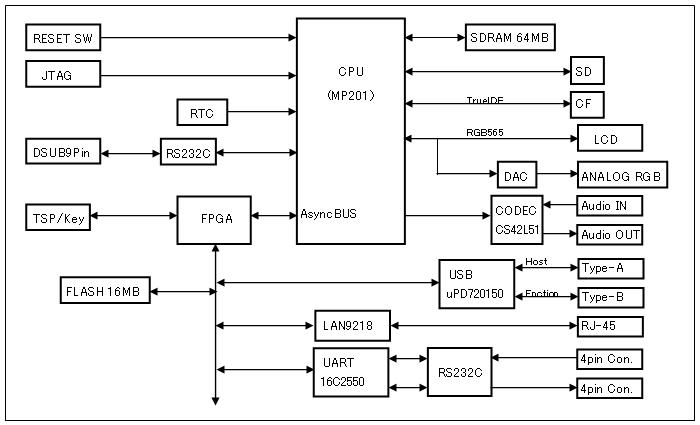

| ブロック図 |
 |
