Space Pi

SpaceWire Appliance Reference Board

※SpaceWireについての詳細は上部のプロジェクト実績から
「SpaceWire関連機器の開発/SpaceWireについて」のページをご参照ください。

・宇宙機用通信規格SpaceWireを2ポート搭載した通信ボード
・Raspberry Pi3 の拡張コネクタに適合した Raspberry Pi のドーターボード
　- FPGAを変更することにより Raspberry Pi なしで動作することや
　　他の Raspberry Pi 拡張ボードをスタックすることも可能
・高信頼、低コストかつ柔軟性の高いネットワークシステムを構築可能
　- SpaceWire コネクタとして安価な RJ45 を実装し、MDM コネクタの
　　使用も可能
・各種 FPGA_IP やサンプルソフトを提供
　- 各種 FPGA_IP（SpaceWire_IP、Router_IP、各種I/O制御_IP等）、
　　サンプルソフトをソースレベルで提供するため、安価でわかり
　　やすい教育用 SpaceWire ボードとしても使用可能

CPU-

• 製品イメージ
• 仕様
• ドキュメント

• ※SpaceWireについての詳細はこちらのページをご参照ください。

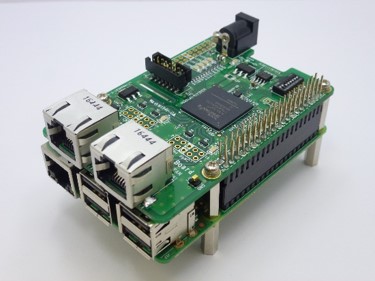

  Raspberry Pi3にスタックした状態

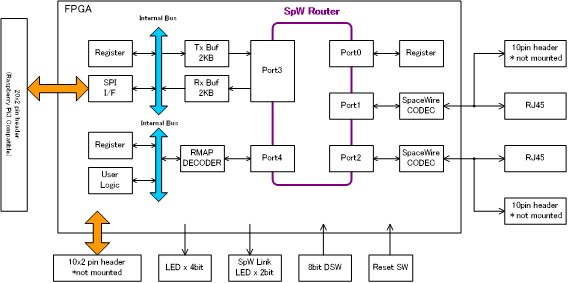

  ブロック図




  オプション RJ45-MDMケーブル




  SCAC-09-Port1 (1m)


  SCAC-09-Port2 (1m)



• FPGA	Spartan-6（XC6SLX16-2FTG256I）
  SpaceWire	2 Port 転送レート：50Mbps（MAX）
  Raspberry Pi I/F	SPI
  LED	汎用：4個 SpW Link：2個 Power：１個
  スイッチ	8bit DipSW：1個（汎用） 押しボタンSW：1個（Reset）
  サイズ	65（W）mm × 56（D）mm
  電源	+5V　（Raspberry Pi または ACアダプタで供給） ※ACアダプタは別売り

• パンフレット _JP	SP2813001_SpacePi_JP.pdf
  パンフレット _EN	SP2813001_SpacePi_EN-2.pdf
