Space Cube MK4

Space Cube MK4

本製品はSpace Cube MK4は、FPGA（Kintex UltraScale）、RZ/V2MA、RZ/A2MのCPUを搭載したボードです。FPGA周辺にはDDR4(1GB)、NIC(LAN9221)、SpaceWire3ポート、RZ/V2MA周辺はDDR4(2GB)、USB3.0/2.0、GbitEther、RZ/A2M周辺にはHyperRAM、Ether、USB2.0等を搭載しています。

CPURZ/V2MA
RZ/A2M
FPGA（Kintex UltraScale）

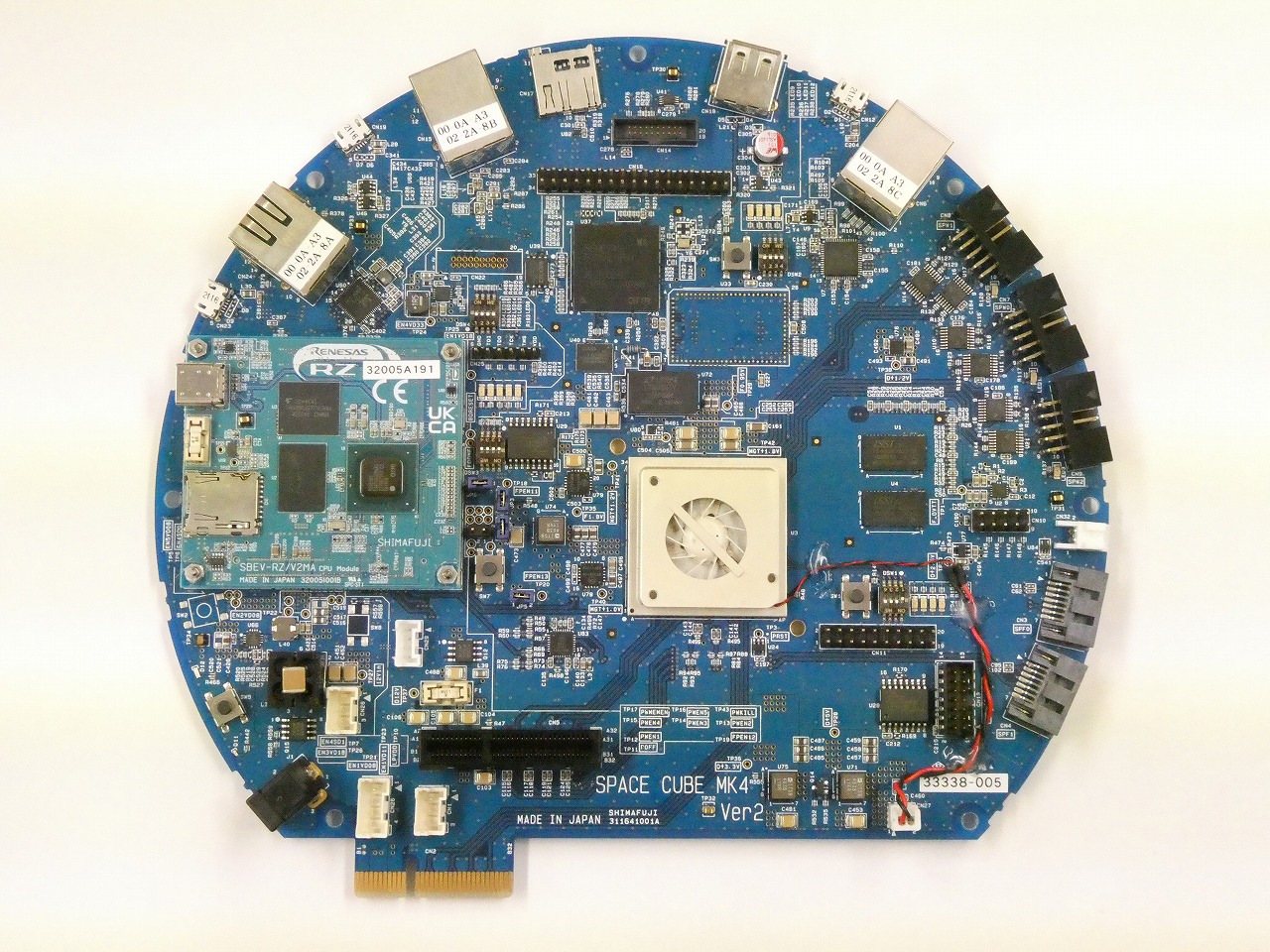

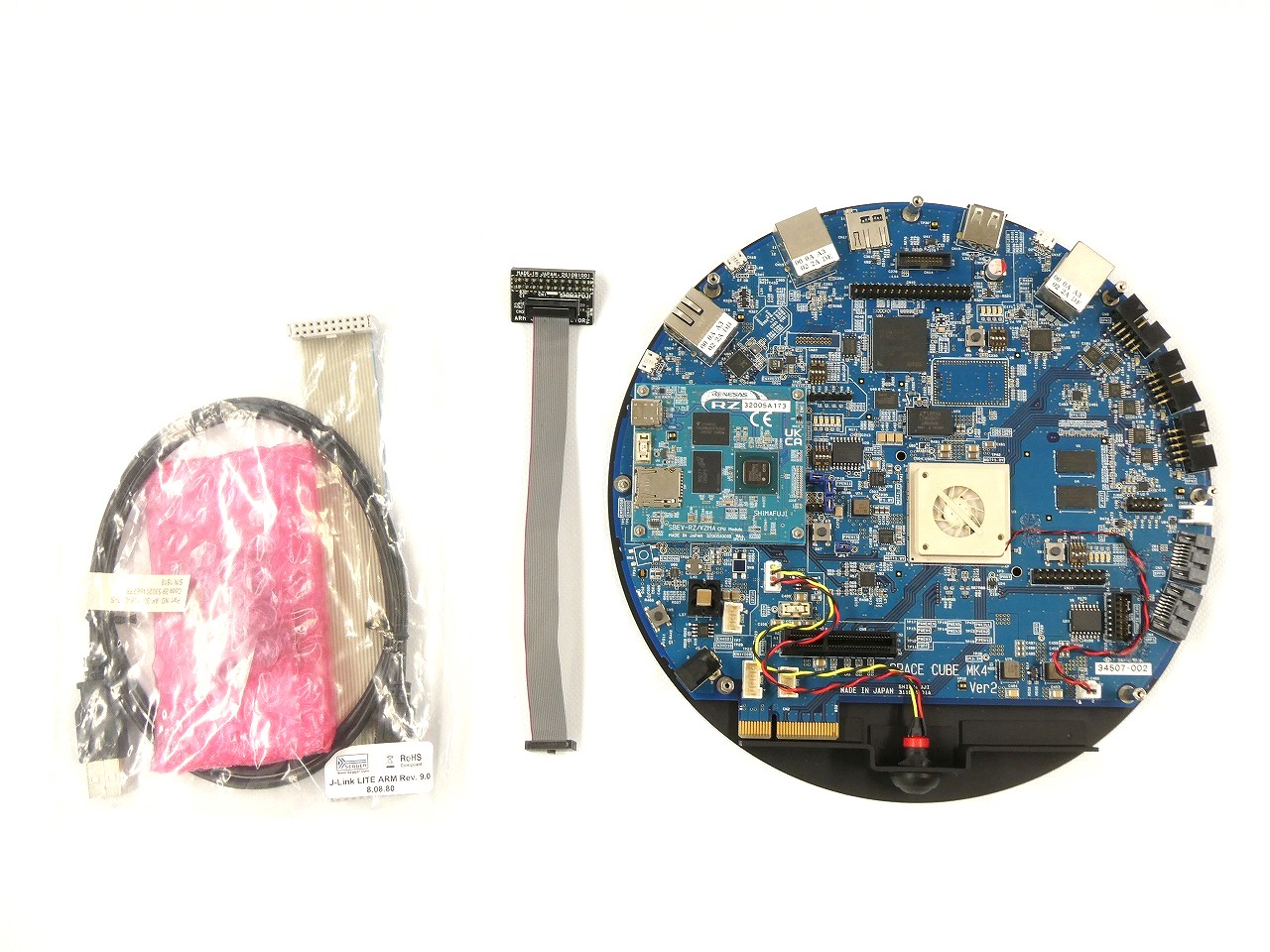

製品イメージ
仕様
ドキュメント

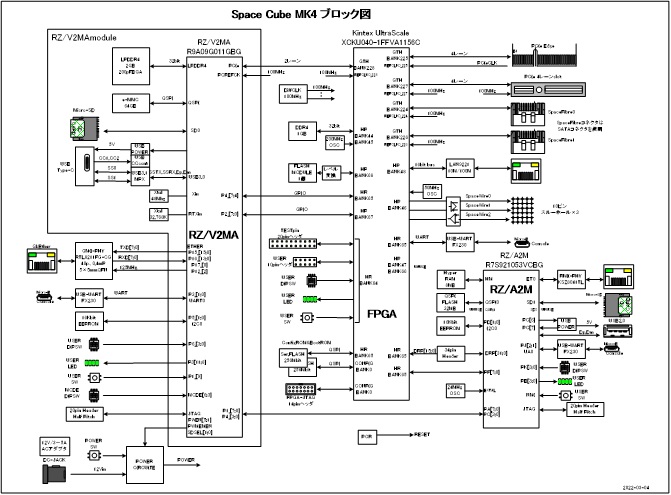

構成図

※SpaceWireについての詳細はこちらのページをご参照ください。

FPGA	FPGA: Kintex UltraScal (XCKU040-１FFVA1156C) 　　　　Memory: 1GB DDR4（4Gbit×2）
CPU	RZ/V2MA 　　　　Memory: 4GB 32GbitLPDDR4 　　　　eMMC : 64GB 512Gbit eMMC-NAND RZ/A2M 　　　　Memory: 8MB 64MbitHYPERRAM 　　　　SerialFLASH : 32MB 256MbitFLASH
EtherNet	FPGA用　　：LAN9221 100M Ether RJ45(CN6) RZ/V2MA用：GMII-PHY(RTL8211FG) RJ45(CN24) RZ/A2M用：RMII I/F PHY(KSZ8041TL) RJ45(CN15)
SpaceWire	3Port 10pinヘッダ Max.200Mbps
Power	DC12V (DCジャック) 　＊Supplied by AC adapter
Size	直径210mm (円形)
Weight	330g

パンフレット	SpaceCubeMK4-1 SpaceCubeMK4-2

***ご購入者向けダウンロード***
※ダウンロードファイルの展開に必要なパスワードは、ご購入された方にのみお知らせしています。

ファイル	公開日	ダウンロード
ハードウエア仕様書、FPGA書き込みファイル	2024/1/17	SPCMK4_ハードウエア仕様書、FPGA書き込みファイル
ソフトウェア環境構築手順書、サンプルソフト	2024/1/16	SPCMK4_Sample_SW.zip
