ZDAQ-SoC

ZDAQ-SoC

本製品は、 DualCore ARM Cortex-A9プロセッサとプログラマブルロジックを統合したZYNQ-FPGAを搭載したボードです。
　・真空中での動作も可能な部材を選定搭載。
　・ DDR3メモリ1Gバイト、GigabitETHER、SDカード、
　　 USB2.0、USB3.0、SpWポート及びその他IO用の拡張用コネクタを搭載。

CPU-

• 製品イメージ
• 仕様
• ドキュメント

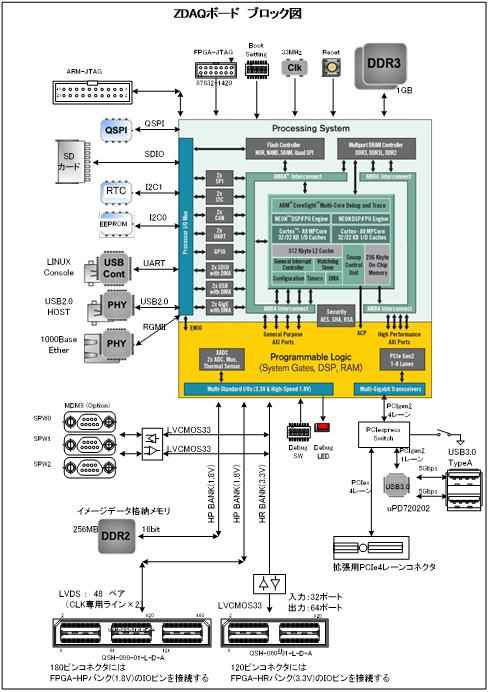

• ブロック図


• SOC（MPU/FPGA）	ZYNQ（XC7Z045-1FFG900）
  Memory	1GB　DDR3-1066　4Gbit(16bit)×2個 256MB　DDR2-666 2Gbit(16bit)×1個 32MB 256Mbit　S25FL256SAGMFI00 ×1個
  拡張コネクタ	PCIe　 4レーンコネクタ搭載 LVDS IO 信号総数　48ch LVCMOS33 信号総数　100ch
  動作環境	真空中動作可能
  Inter Face	SpaceWire　 ×3 ports GigaBit Ether ×1 port USB2.0　HOST　 × 1ポート USB3.0　HOST　 × 2ポート シリアルコンソール
  電源電圧	12V±10%
  動作温度	0℃～50℃
  ボードサイズ	200×150 ㎜ 突起物除く

• パンフレット	ZDAQ_SoC_SP28E2101.pdf
