SpaceWire FADC High Reso

SpaceWire対応 Flash ADC Board

※SpaceWireについての詳細は上部のプロジェクト実績から
「SpaceWire関連機器の開発/SpaceWireについて」のページをご参照ください。

・SpaceCubeと接続可能
・アナログ入力x4ch&外部I/O(26bit)搭載

CPU-

• 製品イメージ
• 仕様
• ドキュメント

• ※SpaceWireについての詳細はこちらのページをご参照ください。

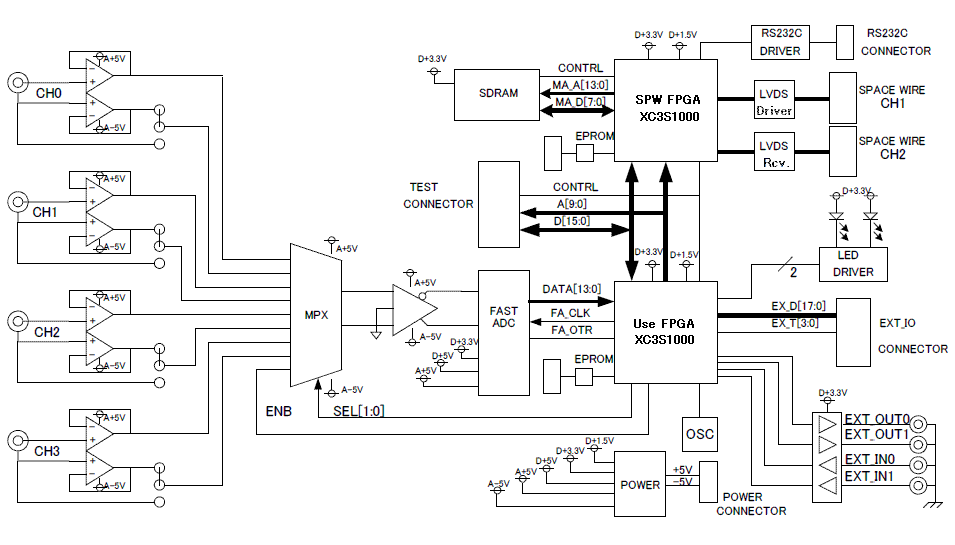

  ブロック図


• SpaceWire I/F	2port
  アナログ入力	ADC ： AD924AS 分解能 ： 14ビット 変換速度 ： 100nsec
  外部I/F	FPGA直結 ： 22ビット バッファ経由出力 ： 2ビット バッファ経由入力 ： 2ビット
  モニタ機能	テスト用コネクタ ： アドレス×10ビット データ　×16ビット シリアル ： RS232C(送信データのみ)
  その他	ユーザロジック用FPGA

• 製品カタログ	SpaceWireFADC_Products.pdf
