SpaceCubeMK2

超小型高性能ネットワークコンピュータ

※SpaceWireについての詳細は上部のプロジェクト実績から
「SpaceWire関連機器の開発/SpaceWireについて」のページをご参照ください。

・ネットワーク機能に特化
　-SpaceWire(3port)用バッファメモリとしてバーストSRAM(4Mbyte)を搭載
　-Gbit Ethernetを搭載
・OSはT-Kernelをサポート

CPUVR4155(168MHz～336MHz)*スイッチで設定

• 製品イメージ
• 仕様
• ドキュメント
• 関連情報

• ※SpaceWireについての詳細はこちらのページをご参照ください。

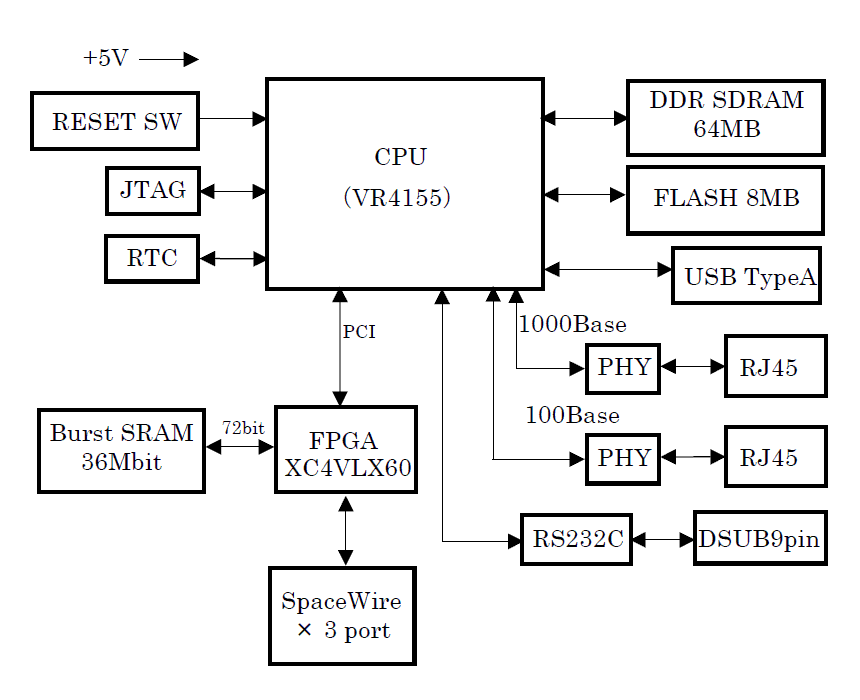

  ブロック図


• CPU	VR4155(168MHz～336MHz)*スイッチで設定
  フラッシュメモリ	8Mバイト
  DRAM	DDR SDRAM 64Mバイト
  各種 I/F	SpaceWrie×3port USB(Fullspeed) RTC LAN(100BASE×1 ＆ 1000BASE×1) ポート入出力 RS232C TAG I/F(デバッグ用)
  電源	+5V
  外形寸法	62mm×62mm×56mm(突起部を除く)

• 製品カタログ	SpaceCubeMK2_Products.pdf

  製品仕様書/ピン配置ファイルダウンロード

  製品紹介にありますSpaceCubeの製品仕様書とピン配置ファイルをダウンロードいただけます。

  ***製品仕様書/ピン配置ファイルダウンロードに際してのご注意***
  ピン配置ファイルは ucf ファイルで用意しています。
  製品仕様書/ピン配置ファイルのダウンロードは製品購入者に限りダウンロードいただけます。
  ダウンロードをご希望の方はお問合せフォームよりご連絡ください。

• SpaceWire OPEN IP ダウンロード

  SpaceWire OPEN IPは、SpaceWire codecのオープンなVHDL実装です。FPGAなどに組み込んで利用いただけます。

  ※最新のOPEN IPをgithubページにて公開しております。
  各IPへのリンクは以下になりますので、ダウンロードはそちらからお願い致します。

  ・SpaceWire CODEC IP Core:
  https://github.com/shimafujigit/SpaceWireCODECIP_100MHz
  ・SpaceWire-RMAP Target IP Core:
  https://github.com/shimafujigit/SpaceWireRMAPTargetIP
  ・SpaceWire 6-port Router IP Core:
  https://github.com/shimafujigit/SpaceWireRouterIP_6PortVersion


  ROMイメージダウンロード

  このROMイメージは、シマフジ電機(株)製SpaceWireボードのFPGAに、初期状態で書き込まれているサンプルです。

  ***ROMイメージ ダウンロードに際してのご注意***
  ROMイメージはmcsファイルで用意しています。 本ROMイメージの書き込みはシマフジ製品に限ります。
  ダウンロードをご希望の方はお問合せフォームよりご連絡ください。
  ※イメージ書き込みには以下の専用ケーブルが必要となります。

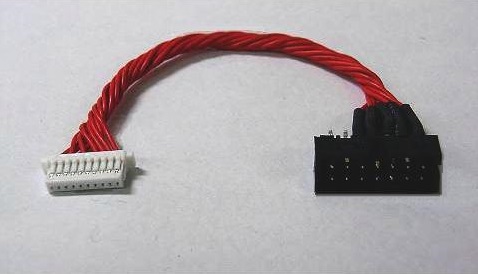

  書き込み専用ケーブル

  SpaceCube、SpaceCubeMK2、SpaceWire 6port Router Unitに mcsファイルをダウンロードする為には

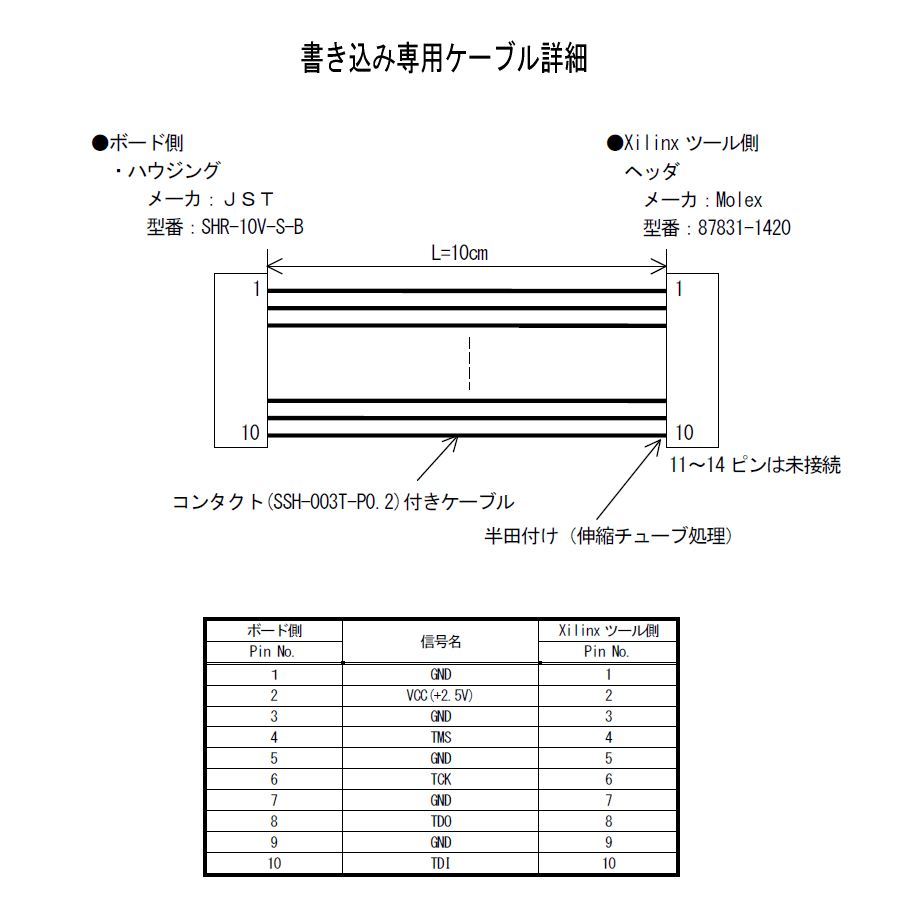

  書き込み専用ケーブルを別途購入していただく必要があります。(ケーブル詳細図はこちら)
  こちらのケーブルの購入をご希望の方はお問合せフォームよりご連絡ください。
  ※こちらのケーブルはXilinx社製FPGA専用となっております。
  ALTERA社製FPGA用書き込みケーブルをご希望の方はお問合せフォームよりご連絡ください。

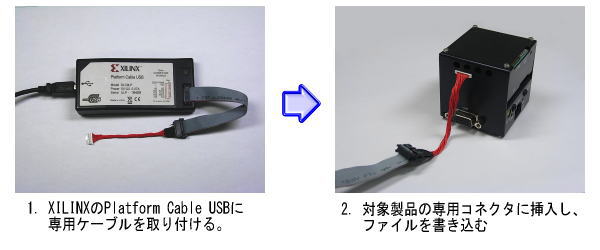

  使用方法
