SBEV-RZ/A1L

RZ/A1L評価ボード

ルネサスエレクトロニクス（株）製RZシリーズCPU　RZ/A1L（ARM Cortex-A9/400MHz）を搭載したソフトウェア開発ボード
システム製作に先行してミドルウェアやソフトウェアの開発を行うことが可能
RZ/A1L　標準208ピンパッケージを採用(176ピンパッケージは、受注生産)
RZ/A1Lのシェアピンはジャンパススイッチ及びDIPスイッチで設定

CPURZ/A1L（ARM Cortex9/400MHz）

• 製品イメージ
• 仕様
• ドキュメント
• 関連情報

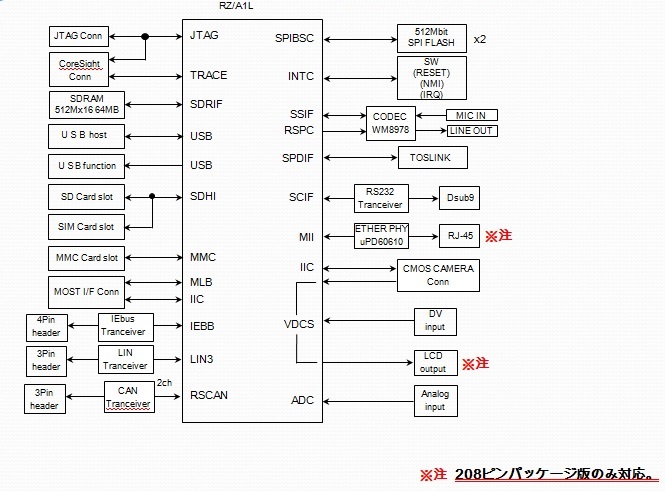

• ブロック図


• RZ/A1L	CPU Core : ARM Cortex-A9 動作周波数 : 400MHz ( MAX ) ブートモード : Srial-FLASH、SDカード、MMCカードから選択
  メモリ	SDRAM 64バイト x 1 Serial-FLASH 128Mバイト 64Mバイト x 2
  CARD	SDカードスロット MMCカードスロット SIMカードスロット
  JTAG	トレース有り : FTSHコネクタ トレース無し : 20pinヘッダコネクタ
  各種I/F	USB2.0 : host(Type A) x 2 function(Type B) x 2 *排他的実装、通常はhost Ether : 10/100BASE *注1 LCD出力 *注1 *注2 DV入力 *注2 CMOSカメラ入力 Audio入出力 : LINEステレオ出力、MICステレオ入力 SPDIF入出力 : 送信、受信 MOST CAN x 2 RS232 LIN IEbus lrDA LED : User x 2、Power スイッチ : PowerON、RESET、User x 3
  電源	単一12V DC
  サイズ	175mm x 155mm
  動作温度	0 ～ 45℃

  *注1　208ピンパッケージ版のみ対応
  *注2　本機能は、EXTERNAL CONNECTORに信号を出力しています

• パンフレット	SBEV-RZ_A1L-SP23E7001.pdf

• 対応OS


  Linux　　　（シマフジ電機, 有償サポートあり）
  eT-Kernel （イーソル株式会社製）
  　　*: eT-Kernelの詳細は、イーソル株式会社へお問い合わせください。
  　　*: その他、各社から発売されているOS
