SEMC-EM1

EMMA Mobile™ 1 HDK

EMMA Mobile™ 1の機能・性能を評価したり、ミドルウェアやソフトウェアの先行開発を行うことが可能です。
ミドルウェアなどの製品開発プラットフォームとして利用し、さまざまな市場に向けた多彩なソリューションを拡充することが可能で、お客様セットのアプリケーションソフトウェアを短期間で開発ができます。

CPUEMMA Mobile™ 1-S

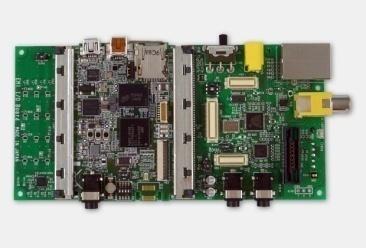

• 製品イメージ
• 仕様
• ドキュメント

•

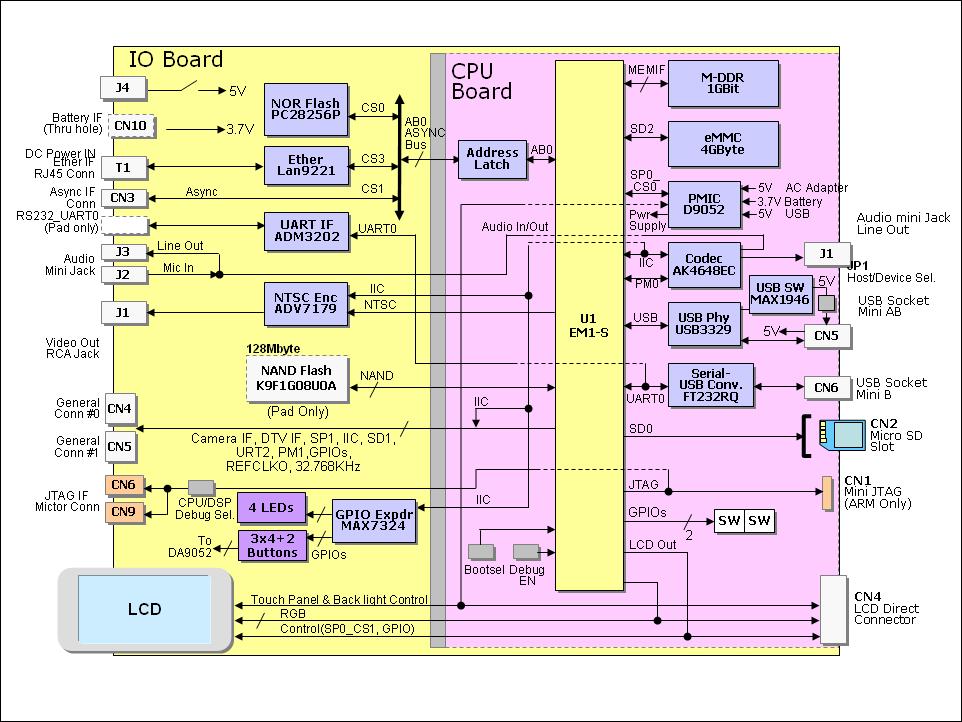

  ブロック図


• ボード構成	CPUボード、IOボードの２枚構成
  CPU	EMMA Mobile™ 1-S
  メモリ	MobileDDR 1Gbit NOR Flash 256Mbit eMMC NAND 4GByte
  LCD	画素数 800(H) × 480(V)ピクセル 　　4.1インチTFTカラー液晶モジュール 　　表示色：16,777,216色 　　タッチパネル付き(抵抗膜方式)
  各種I/F	Audio IF　*1 MicIn x 1, LineOut x 2 USB miniAB x 1　*2 TV OUT　*3 LAN I/F　*4 microSD Card Slot x1 Debug I/F　*5 コンソール用：シリアル-USB変換LSI搭載 汎用コネクタ その他 テンキー(3x4)、 ボタンスイッチ x 2、汎用LED x 4、 各種ディップスイッチ
  その他	回路図、パターン設計情報等を完備 寸法 CPUボード：70mm x 55mm IOボード：70mm x 140mm
  電源	ACアダプタ：100～240V対応 Li-Ionバッテリ対応可能　*6 CPUボード単体はUSB給電対応　*7

  *1:Codec LSI: AK4648、*2:Host/Device両対応、*3:NTSC/PAL、*4:RJ45、 *5:ARM/DSP、*6:本製品にバッテリは含まれません。
  *7:次SDK3.1にて対応予定(SDK3.0添付)

  SEMC-EM1は、EMMA Mobile™ 1-Sのハードウェア開発環境です。
  SEMC-EM1は、EMMA Mobile™ 1-Sの豊富なIFを実際に制御できるIOボードと、 EMMA Mobile™ 1-Sを搭載したCPUボードの2枚構成となっています。

• パンフレット	SEMC-EM1-PAMPHLET.pdf
  ユーザーズマニュアル	SEMC-EM1-USER_MANUAL_1_4.pdf
