R-IN32M3-EC Evaluation Board (SBEV-RIN32M3-EC)

マルチプロトコル対応マイコン（R-IN32M3-EC）搭載評価ボード

本製品はマルチプロトコル対応のルネサスエレクトロニクス製マイコン（R-IN32M3-EC）を搭載したソフトウェア開発プラットフォームです。
CC-Link (RemoteDevice)およびEthernetポートを2ch搭載しています。
その他PMOD(I2C/UART)、外部HOST/Memory I/Fを搭載しています。

CPUR-IN32M3-EC
　CortexTM-M3
　内蔵RAM 1.3MB
　動作周波数　100MHz
　CC-Link IE TSN (ClassA)、CC-Link対応

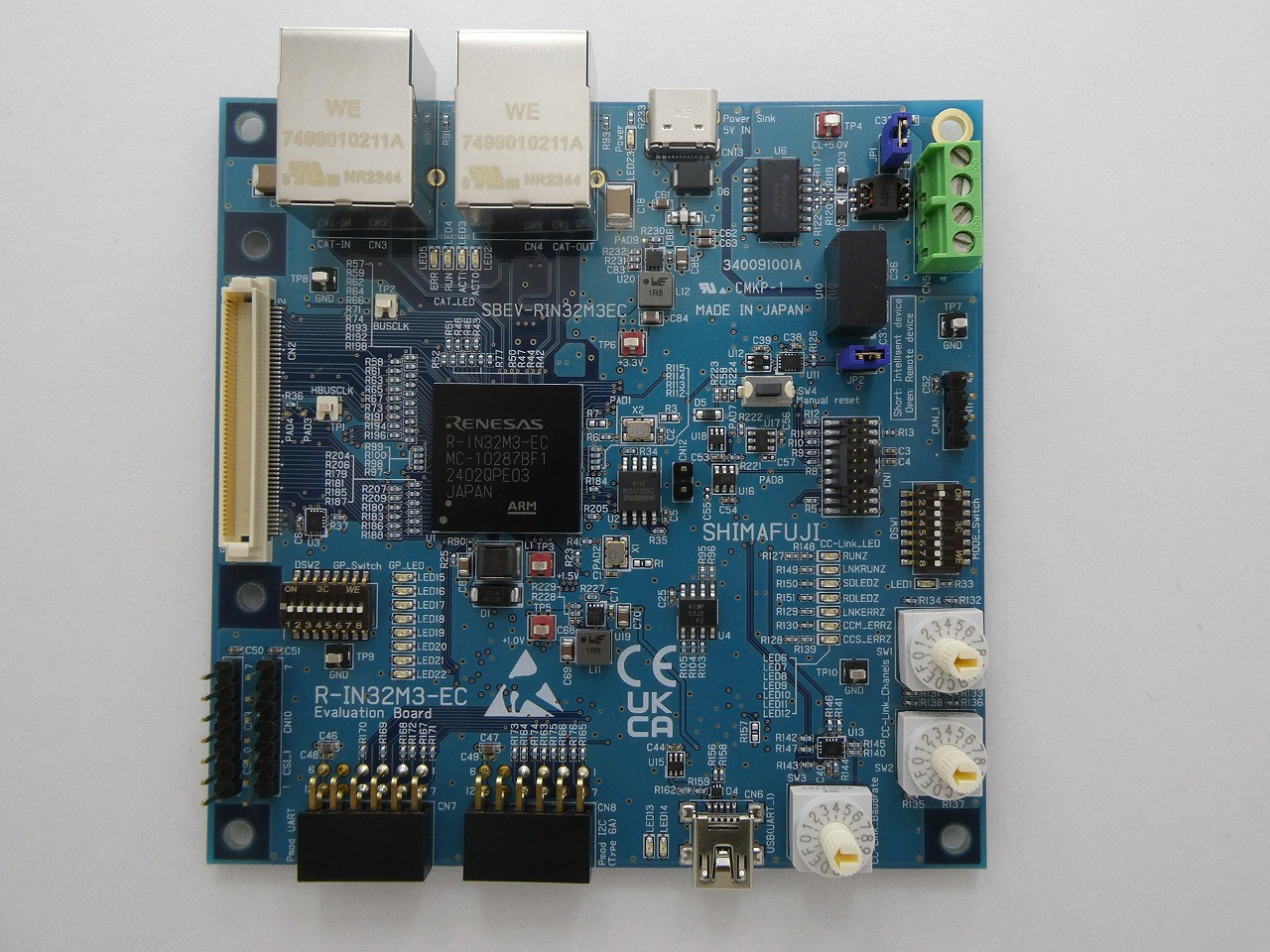

• 製品イメージ
• 仕様
• ドキュメント

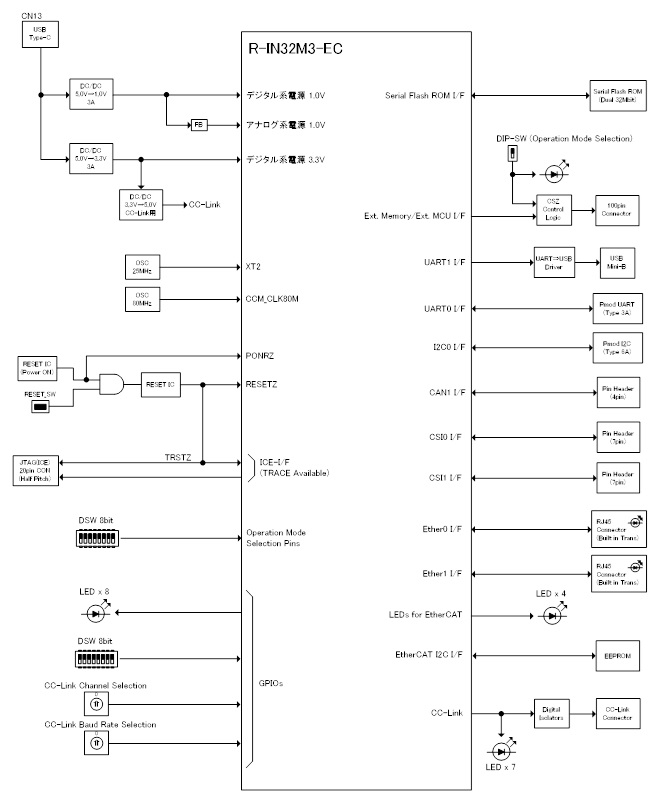

• ■ R-IN32M3-EC Evaluation Board (SBEV-RIN32M3-EC)ブロック図




  ---

  ■ R-IN32M3-EC Evaluation Board (SBEV-RIN32M3-EC)




  ---

• CPU	R-IN32M3-EC   CortexTM-M3 32ビットRISC CPU＋HW-RTOS（Hardware Real-Time OS）   内蔵RAM 1.3MB   GbE 2port内蔵
  メモリ	SPI Flash Memory 32Mbit(Serial) EEPROM 16Kbit(EtherCAT使用時)
  外部接続	外部メモリ・マイコンI/F x1 CSI x2 UART x1 UARTtoUSB UART x1 Pmod UART (Type 3A) I2C x1Pmod I2C (Type 6A) CAN x1 Ethernet/EtherCAT x2 CC-Link x1
  電源	電源供給 USB Type-C給電
  温度	動作周囲温度 0～50℃
  基板外形	100mm x 100mm

• パンフレット	SP34E9001J_SBEV-RIN32M3EC.pdf



  ***ご購入者向けダウンロード***
  ※ダウンロードファイルの展開に必要なパスワードは、ご購入された方にのみお知らせしています。




  ユーザーズマニュアル ((パスワード付きzip)	R-IN32M3-EC評価ボード HW仕様書_Rev1.0
  部品表 (パスワード付きzip)	R-IN32M3-EC_Evaluation Board_Rev1.00_partListJP.zip
