R-IN32M4-CL3 (SBEV-RIN32M4CL3)

CC-Link IE TSN/CC-Link IE Field対応マイコン (R-IN32M4-CL3)搭載評価ボード

本製品はCC-Link IE TSN/CC-Link IE Field対応のルネサスエレクトロニクス製マイコン
（R-IN32M4-CL3）を搭載したソフトウェア開発プラットフォームです。

産業ネットワーク(CC-Link IE TSN/CC-Link IE Field)の他にRS-485、CSI、I2Cを搭載し
お客様のソフトウェア開発およびシステム開発をすぐに行うことができます。

サンプルソフトはルネサスエレクトロニクス社HPよりダウンロードできます。

CPUR-IN32M4-CL3 R9A06G064SGBG
Cortex-M4 150MHz
内蔵RAM 1.3MB
GbE PHY 2port内蔵

• 製品イメージ
• 仕様
• ドキュメント

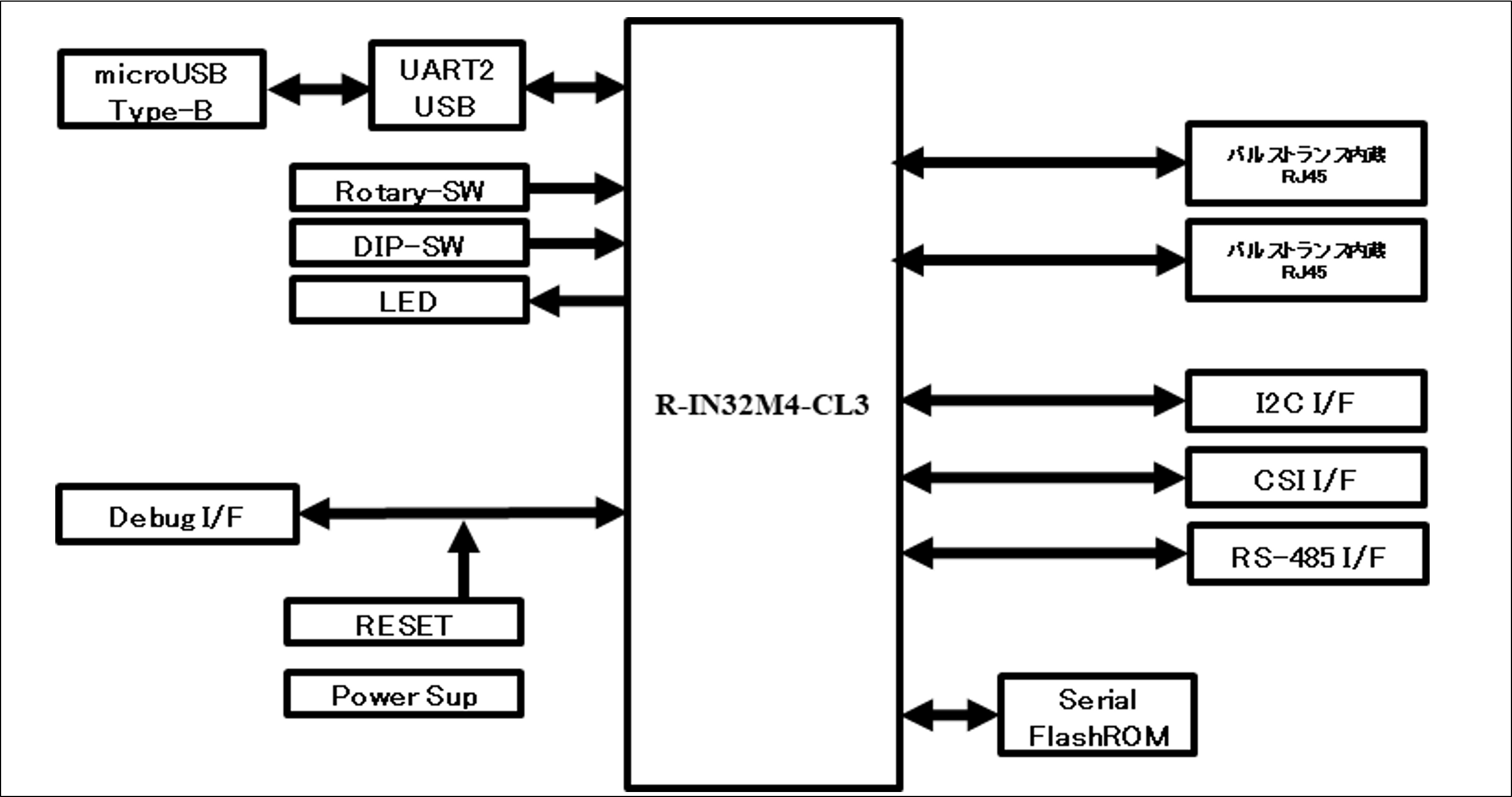

• ■ R-IN32M4-CL3 (SBEV-RIN32M4CL3) ブロック図




  ---

  ■ R-IN32M4-CL3 (SBEV-RIN32M4CL3)




  ---

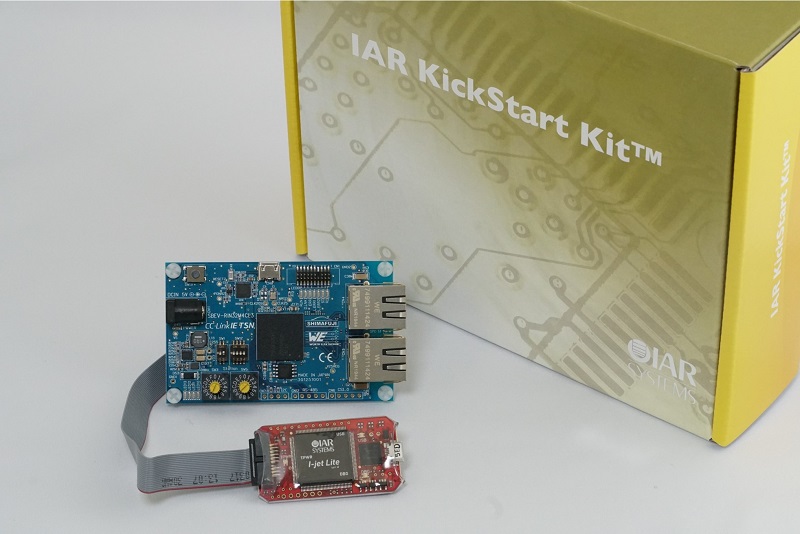

  ■ IARシステムズ社製 スタータキット (IARシステムズ社殿販売製品)




  ---

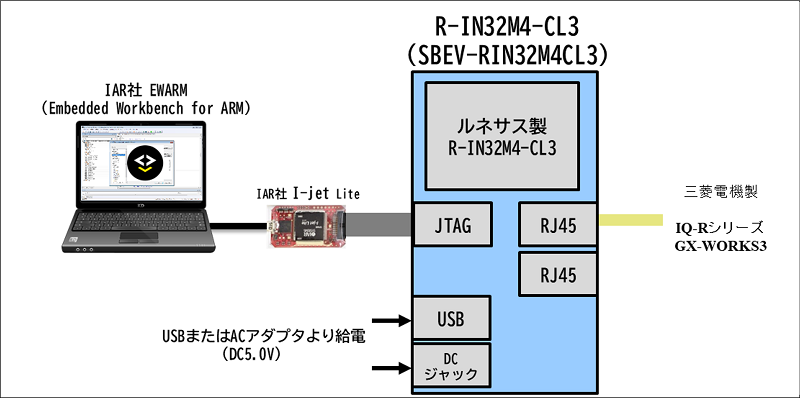

  ■ デバッグ環境構築図




  ---

• CPU	R-IN32M4-CL3 R9A06G064SGBG   Cortex-M4 150MHz   内蔵RAM 1.3MB   GbE 2port内蔵
  メモリ	SPI Flash Memory 8MB
  外部接続	RJ45(GbE対応) x2 RS-485ピンヘッダ x1 I2Cピンヘッダ x1 CSIピンヘッダ x1
  電源	DC5V (DC Jack/Micro USB TypeB)
  基板外形	85mm x 52mm

• パンフレット	SBEV-RIN32M4CL3_JP.pdf
  ユーザーズマニュアル	SBEV-RIN32M4CL3_UM(J)



  ***ご購入者向けダウンロード***
  ※ダウンロードファイルの展開に必要なパスワードは、ご購入された方にのみお知らせしています。




  回路図/部品表 (パスワード付きzip)	SBEV-RIN32M4CL3_Rev1.02.zip
