SEMB-1310

IoT-Engine Evaluation Board

本製品は、各社から販売されているIoT-Engineボードのアプリケーション開発ボードです。
　　　・本製品にIoT-Engineを接続することにより各種IoT-Engineの評価を開始可能。　
　　　・Arduino拡張ボード接続可能。
　　　・ユニバーサルエリアにオリジナル回路を実装可能。
　　　・USBシリアル変換搭載。USBで簡単にPCと接続可能。

※ARM搭載IoT-Engineは冶具不要でデバッガと接続可能
　MIPS搭載IoT-Engineは冶具（SEMB-1310-1）が必要
　ルネサス社製RX搭載IoT-Engineは冶具（SEMB-1310-2）が必要

CPUIoT-Engine（各種CPUに対応）

• 製品イメージ
• 仕様
• ドキュメント

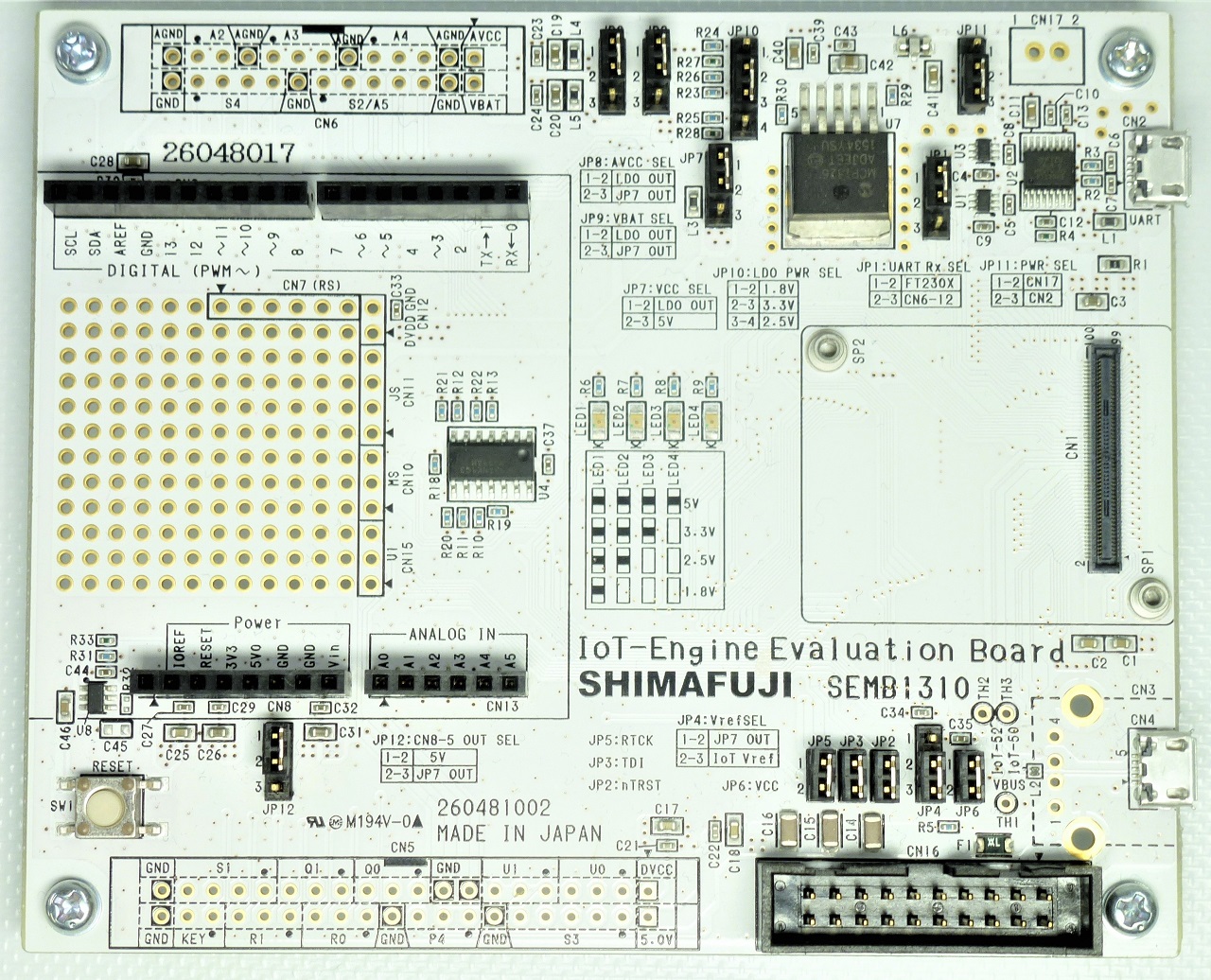

• 表　面

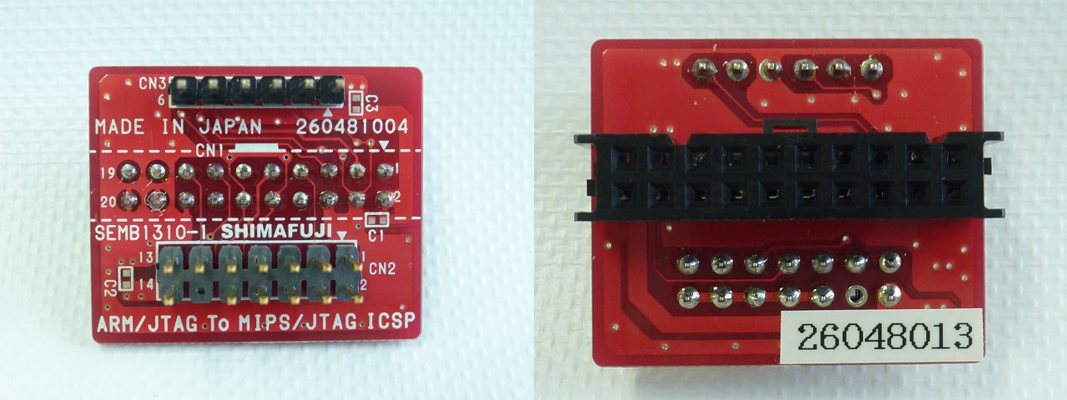

  SEMB-1310-1（MIPS接続冶具）

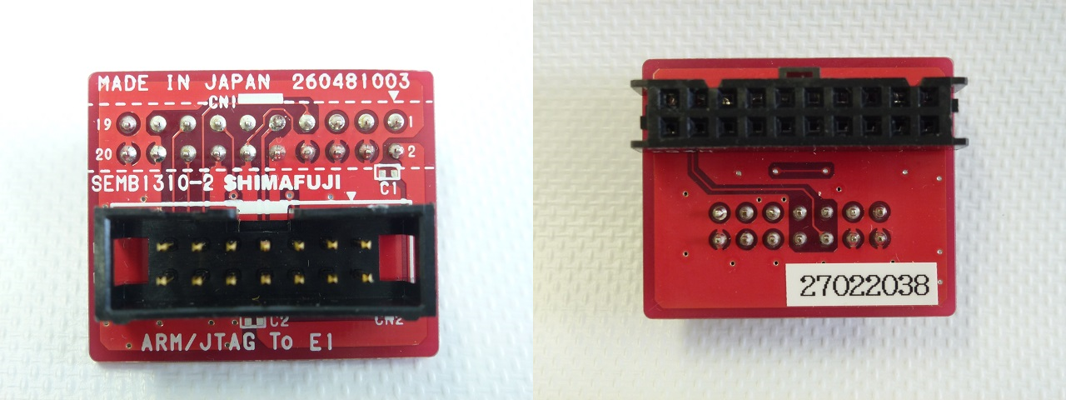

  SEMB-1310-2（ルネサスRX接続冶具）

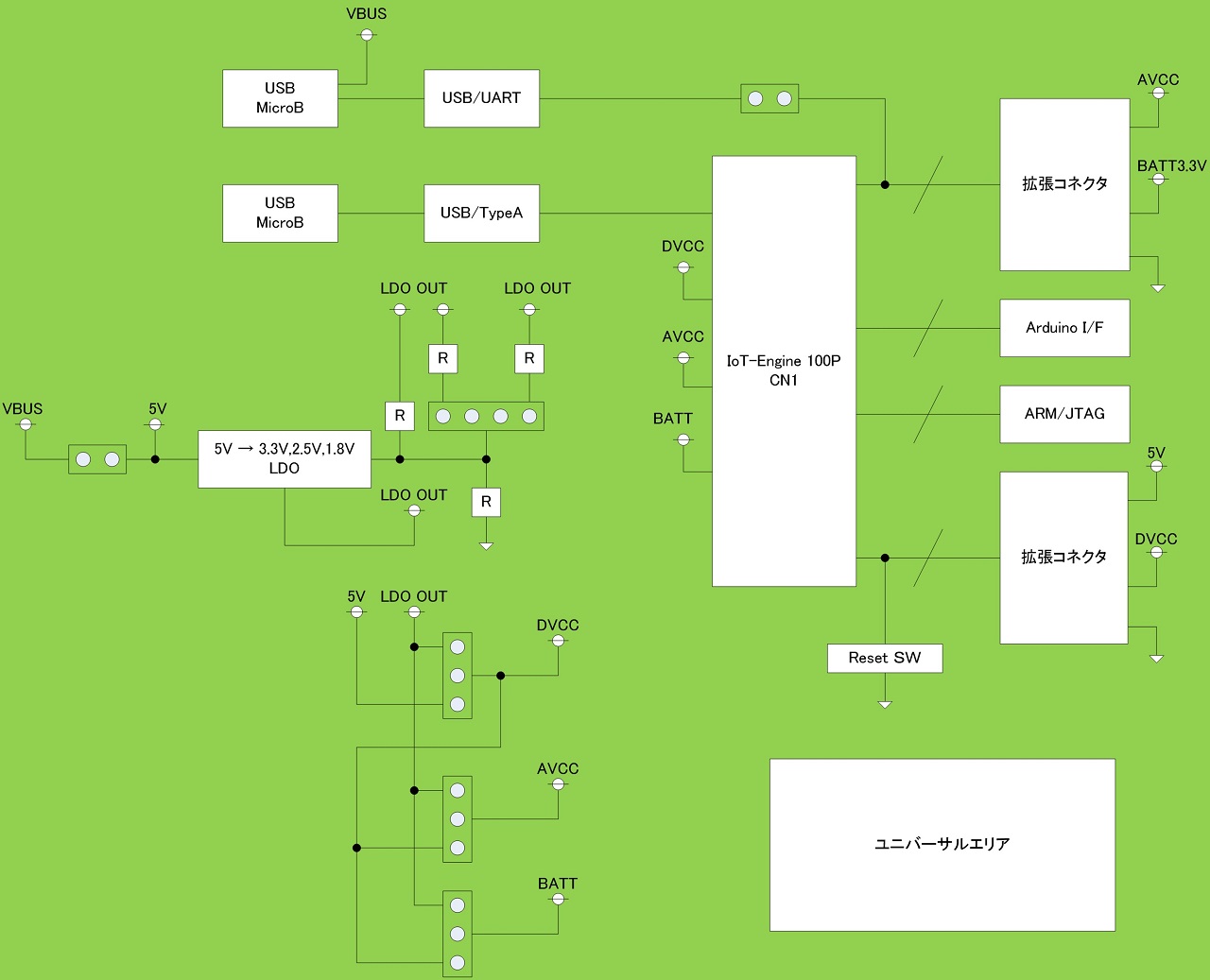

  ブロック図


• UART	FT230X
  USBHost	USB Type_A (未実装)
  USBDevice	USB Micro_B
  IoT Engine I/F	IoT-Engine 規格 100ピンコネクタ
  Arduino I/F	Arduino I/F互換コネクタ
  スイッチ	Reset SW
  LED	Power LED ×4個
  外部拡張コネクタ	40ピンコネクタ 26ピンコネクタ
  デバッグI/F	ARM/JTAG, MIPS, RX
  ボードサイズ	115mm×95mm(突起物含まず)
  電源	入力電圧：DC 5V±5%(USB給電) (各種マイコンに応じた電源電圧に変更可能)

• パンフレット	SEMB1310.pdf
