RZ/A2M搭載評価ボード

本製品はルネサスエレクトロニクス製マイコン（RZ/A2M）を搭載した2枚組の評価ボードです。

MIPI®CSI-2カメラ入力、HyperMCP™、LVDSディスプレイ出力、加速度センサ、USB、Ether、microSDカードスロットを搭載し、画像処理/解析をはじめとした、さまざまな用途に向けてRZ/A2Mの評価を行うことができます。

外部接続I/Fとして、RS485 x2、UART x3、SPI x2、CAN x2、アナログ入力 x4を備えており、入力電圧（DC10-50V *1）を外部接続したシリアルサーボ等に供給し、制御することができます。

(*1) 標準品は10-30V入力、高電圧版は20-50V入力


本製品で使用可能なソフトウェアライブラリをGitHubからダウンロード可能です。
詳細はドキュメントタブをご参照ください。

CPURZ/A2M R7S921053VCBG
Arm Cortex-A9 528MHz
内蔵RAM 4MB
DRP 6タイル

  • 製品イメージ
  • 仕様
  • ドキュメント

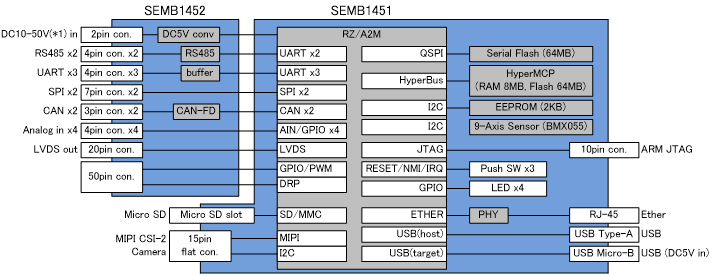

  • ■ RZ/A2M Eva-Lite（SEMB1451-1452） ブロック図


    ■ RZ/A2M Eva-Lite （SEMB1451-1452）


  • CPU RZ/A2M R7S921053VCBG
      Arm Cortex-A9 528MHz
      内蔵RAM 4MB
      DRP 6タイル
    メモリ HyperMCP™ Flash  64MB
           RAM  8MB
    Serial Flash Memory 64MB
    EEPROM 2KB
    外部接続 MIPI CSI-2 x1
    Ether(10/100BASE-TX) x1
    USB2.0 HOST(Type-A) x1
    USB2.0 Target(Micro-B) x1
    microSD Card Slot x1
    RS485 x2
    UART(1/2wire) x3
    SPI x2
    CAN x2
    Analog input x4
    LVDS output x1
    External I/O(GPIO/PWM/DRP)
    JTAG(ARM, Half pitch 10pin)
    その他部品 9-Axis Sensor(BMX055) x1
    LED x4
    プッシュスイッチ x3
    電源 DC 10-50V(*1) 2pin Connector
    DC5V USB(Micro-B)

    (*1) 標準品は10-30V入力、高電圧版は20-50V入力
    消費電力 9W(typ)
    基板外形 50mm x 80mm
  • パンフレット RZA2M-Eva-Lite_JP.pdf
    設計仕様書 (rev.1.03) RZA2M_Evaluation_Lite_設計仕様書_10V-30V_Rev1.03.zip
    SEMB1451/SEMB1452
    ソフトウェアライブラリ    		 GitHub

    ***ご購入者向けダウンロード***
    ※ダウンロードファイルの展開に必要なパスワードは、ご購入された方にのみお知らせしています。

    SEMB1451回路図 (rev1.05)
    (パスワード付きzip)    		 RZA2M_Evaluation_Lite_CPU_Board_Rev1.05.zip
    SEMB1452回路図 (rev1.05)
    (パスワード付きzip)    		 RZA2M_Evaluation_Lite_Extention_Board_Rev1.05.zip
