SBEV-RZ/T1

SBEV-RZ/T1

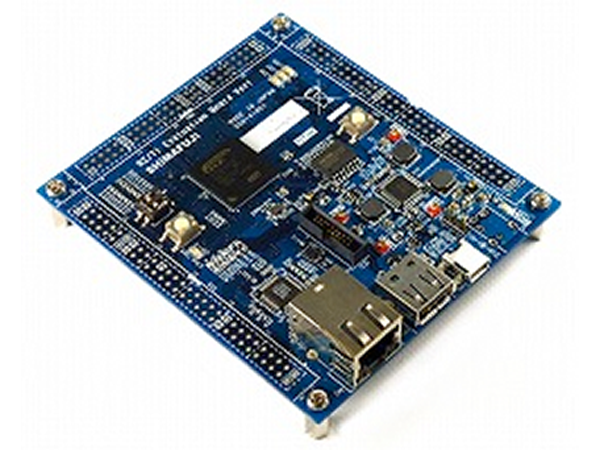

RZ/T1評価ボード

本製品はルネサスエレクトロニクス社製CPU RZ/T1(R7S910018CBG)を搭載した評価ボードです。本製品はPC等とCOMポート接続(USB-UART)が可能です。また、170本の拡張端子を備えており、さまざまな用途に向けてRZ/T1の評価を行うことができます。

製品ラインナップは下記の通りです。
・SBEV-RZ/T1(ボード本体のみ)
・SBEV-RZ/T1/IAR(IARデバッガバンドル品)
・SBEV-RZ/T1/SEG(SEGGERデバッガバンドル品)
いずれもオープン価格です。

CPURZ/T1 R7S910018CBG
Cortex-R4 600MHz
内蔵メモリ 1024+512KB
R-INエンジン搭載
エンコーダI/F搭載

  • 製品イメージ
  • 仕様
  • ドキュメント
  • SBEV-RZ/T1/IAR(スターターキット)

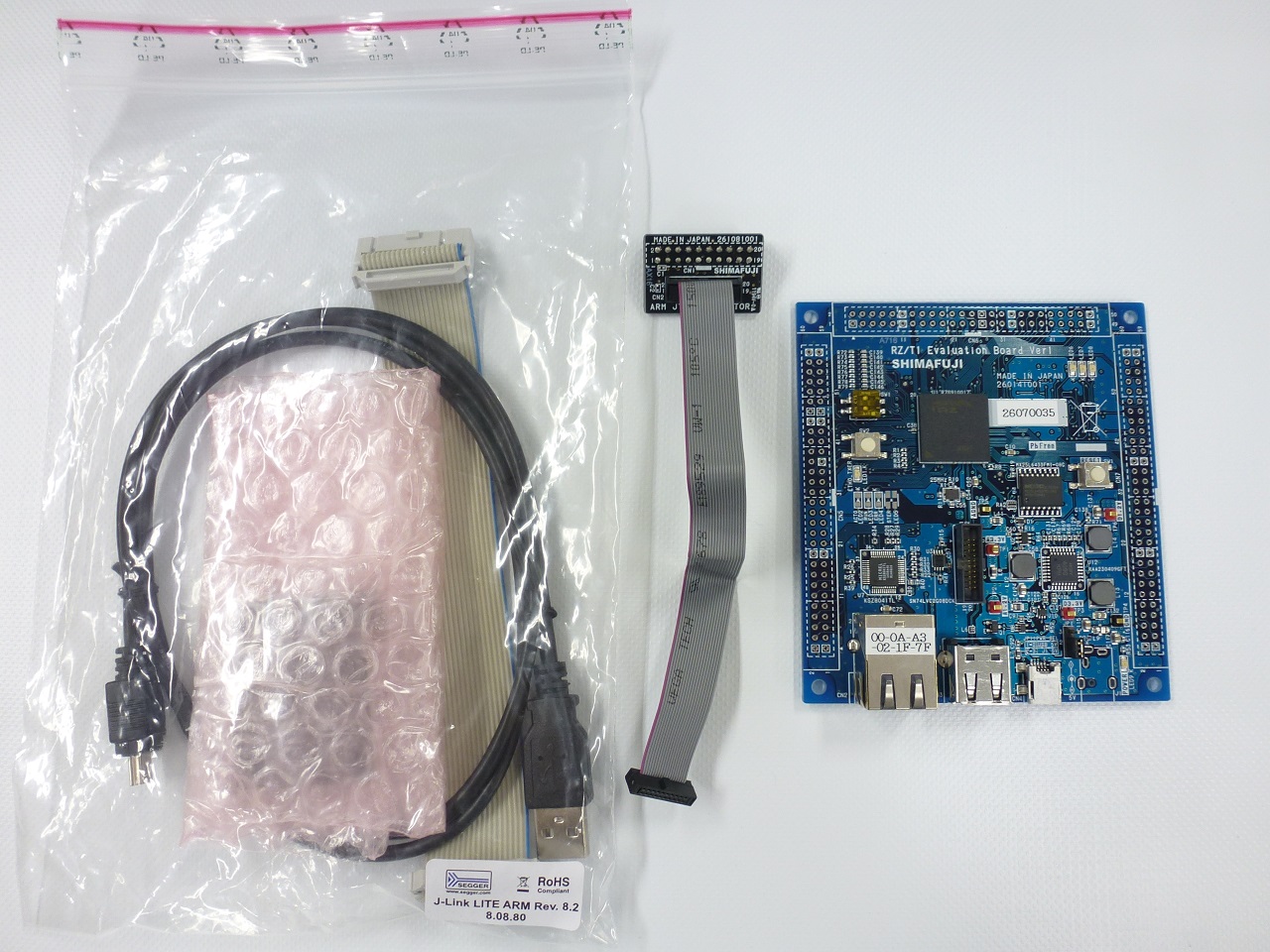

    SBEV-RZ/T1/SEG(スターターキット)
    ※シマフジ電機製 JTAG変換アダプタ(フルピッチ-ハーフピッチ変換アダプタ)が付属します。

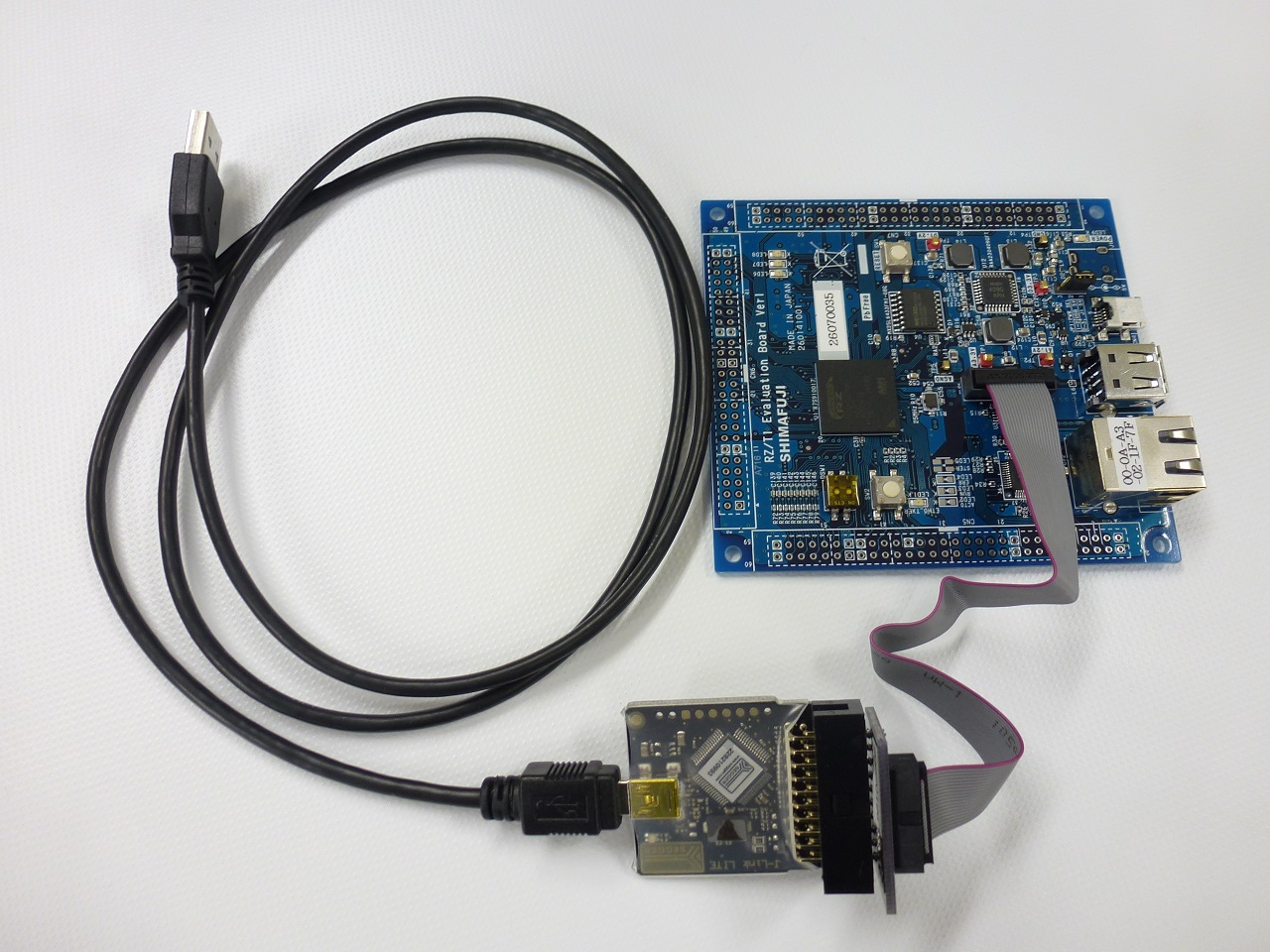

    SBEV-RZ/T1 本体 - SEGGER 接続イメージ
  • CPU RZ/T1 R7S910018CBG
      Cortex-R4 600MHz
      内蔵メモリ 1024+512KB
      R-INエンジン搭載
      エンコーダI/F搭載
    メモリ SPI Flash Memory 8MB
    SDRAM       32MB
    EEPROM(OPTION) 2KB
    主要I/F USB2.0 HOST (Type-A)
    USB-Serial (FX230X,MicroB)
    ETHER (10/100BASE)
    拡張端子 (60Pinx2, 50Pin x1)
    JTAG (ARM, Half pitch 20pin)
    対応OS TOPPERS
    寸法 90mm x 100mm (突起部除く)
    電源 DC 5V DCジャック(EIAJ#2)
  • パンフレット SBEV-RZT1-SP27T1001.pdf

    ***ご購入者向けダウンロード***
    ※ダウンロードファイルの展開に必要なパスワードは、ご購入された方にのみお知らせしています。

    ハードウェア仕様書 Revision 1.1 RZT1EvaluationBoard_HWmanual_JP_Rev1.1
    回路図 Revision 1.0 rzt1 evaluation board_Rev1.00_20161028
    SampleFile (IAR/EWARM用) SampleFile20170517
