SpaceWire DIO

SpaceWire Digital I/O Board

※SpaceWireについての詳細は上部のプロジェクト実績から
「SpaceWire関連機器の開発/SpaceWireについて」のページをご参照ください。

・SpaceCubeと接続可能
・ユーザFPGA＆SDRAM搭載
・外部I/OとしてLVDS入出力＆LVCMOS入出力＆シリアルI/Fを搭載

CPU-

• Product Image
• Specification
• Documents

• ※SpaceWireについての詳細はこちらのページをご参照ください。

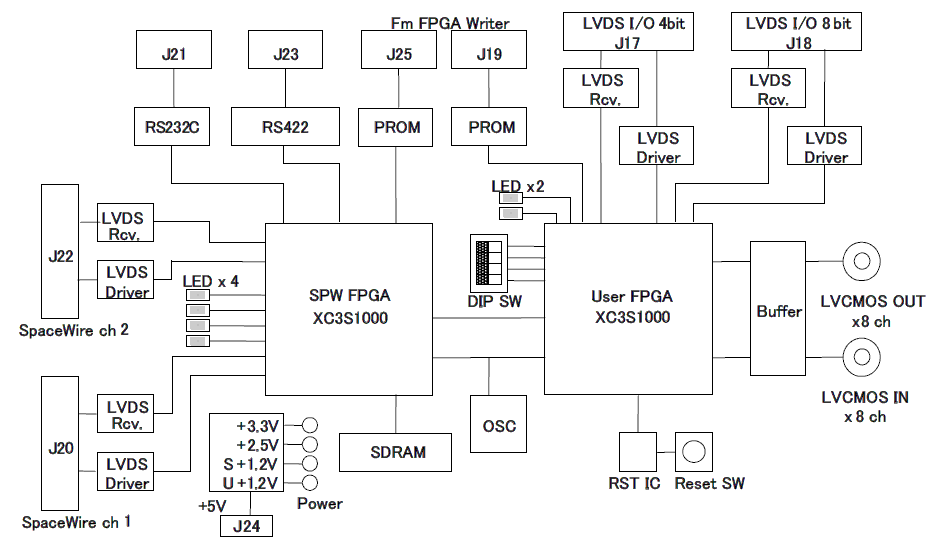

  ブロック図


• SpaceWire I/F	2port
  外部 I/F	パラレル： LVCMOS IN (8bit) LVCMOS OUT (8bit) LVDS IN (12bit) LVDS OUT (12bit) シリアル： RS232C/1ch RS422　/1ch
  SDRAM	SDRAM16Mバイト
  その他	ユーザロジック用FPGA

• 製品カタログ	SpaceWireDIO_Products.pdf
