仕様一覧
Function FPGA 　　　　　: Spartan6(Xilinx）
SpaceWire 　　: 4ch
GigabitEther　: 1ch
Memory　　　　: DDR2 (1Gbit)
Setting Micro Computer : V850
Link LED　　　: 4bit
Speed SpaceWire: Max.200Mbps
Power ＋5V/1.5A(Typ）
　＊Supplied by AC adapter
Size 136mm（W）x75m（D）x25.2mm（H）
Weight 330g

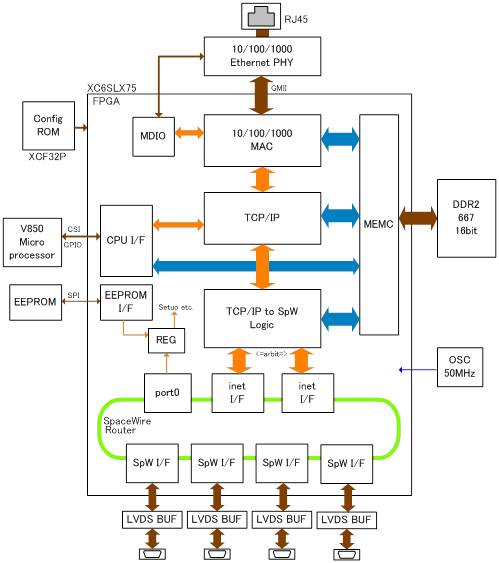

接続例 構成図

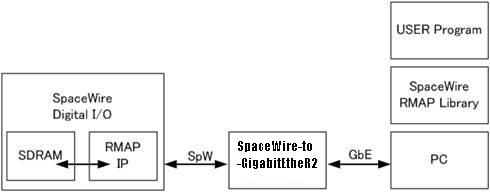

Direct Connection

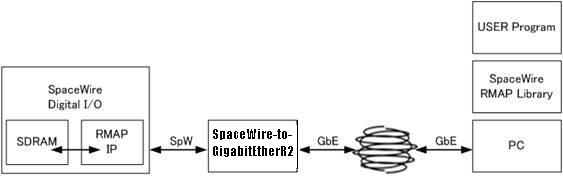

Connection Via LAN

　
SpaceWire-to-GigabitEtherR2 パンフレット SpaceWire-to-GigabitEtherR2SP23E3002.pdf

　
定価 \270,000-（税抜）
アカデミック \238,000-（税抜）

　ご不明な点がございましたらメールまたは電話にてお問合せください。
　　E-mail：info@shimafuji.co.jp
　　TEL：03-3733-8308

　

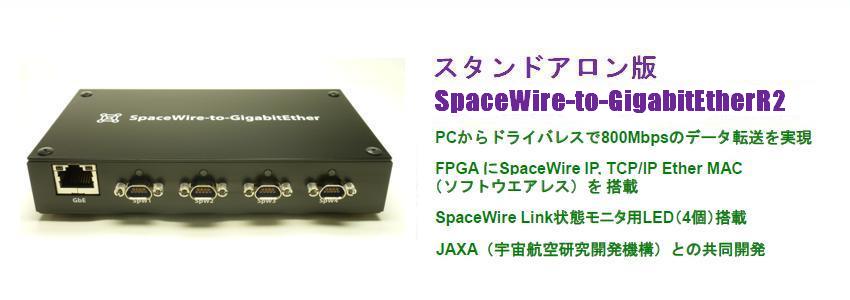

SpaceWire-to-GigabitEtherR2 の概要
SpaceWire-to-GigabitEtherR2は、SpaceWireとEthernetのブリッジ機能によりパソコンと SpaceWire機器を簡単に接続します。
ブリッジ機能は、FPGAに実装されておりソフトウェア方式に比べて圧倒的に早い変換を 実現します。
ユーザーは、パソコン上のプログラムにてSpaceWireパケットを送受信することができ、 コンポーネントの接続テストやデータ収集システムとして使用できます。
【仕様】
　・SpaceWireポート：4ch（最大通信レートは、200Mbps　※デフォルト10Mbps）
　・GigabitEtherポート：1ch
　・消費電力：6.5W（5V ACアダプタを添付）
　・外形：136mm x 75mm x 25.2mm
　・使用温度：0〜45℃
【添付ソフトウェア】
　RMPAパケット送受信プログラム

　添付ソフトウェアの画面

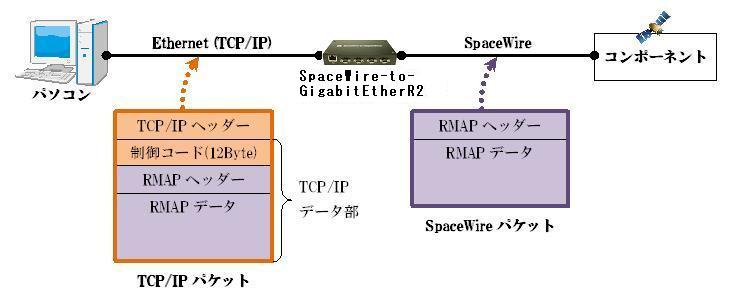

SpaceWireパケットをTCP/IPで送受信
SpaceWire-to-GigabitEtherR2は、EthernetとSpaceWireとの仲介を行いTCP/IPパケットを SpaceWireパケットに変換してコンポーネントに対しパケットを転送します。
また、コンポーネントのパケットをTCP/IPに変換しパソコンに転送します。 SpaceWireパケットは、TCP/IPのデータ部に配列されます。
ユーザーは、SpaceWireのパケット構成を理解することによりパソコンのアプリケーションも 簡単に作成できます。

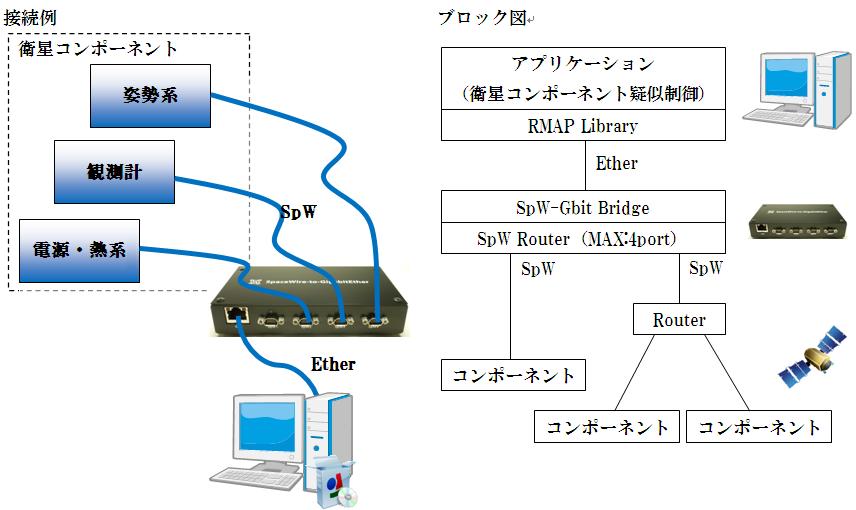

使用例：衛星搭載品模擬装置
パソコンをイニシエータとしてSpaceWireネットワークを制御することが可能です。
衛星の模擬装置をパソコンのアプリケーションとして開発ができ、SpaceWireネットワークを 容易に扱うことが可能です。 また、コンポーネントの開発・試験にも使用することが可能です。

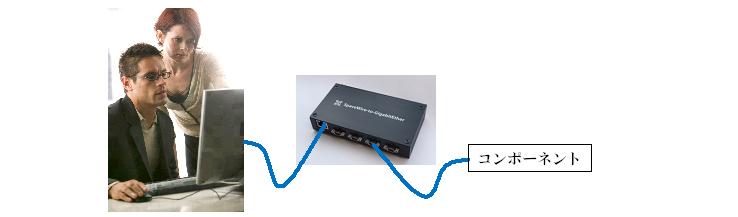

使用例：GSE(地上支援装置)のテストに
SpaceWire-to-GigabitEtherR2は、コンパクト設計になっており持ち運びにも便利です。
現地の作業などで大規模な設備の代わりにSpaceWire-to-GigabitEtherR2とノートパソコンを 使用することで運搬の手軽さと作業の効率化が計れます。

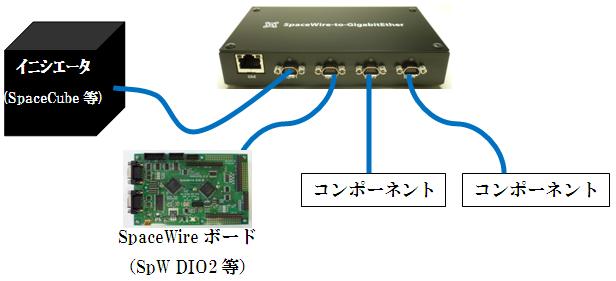

使用例：4ポートルータ
SpaceWire-to-GigabitEtherR2にはルータ機能を搭載しており、4ポートのSpaceWireルータとして 使用可能です。ルータ・コンフィグレーションは各SpaceWireポート・Ethernetのいずれからでも 可能でEthernet接続無しでもSpaceWireルータ機能が実現できます。
SpaceWireポートは、2Mbps〜200Mbpsまで対応しています。
各ポートには、ステータスLEDがあり、接続・通信状態も確認できます。

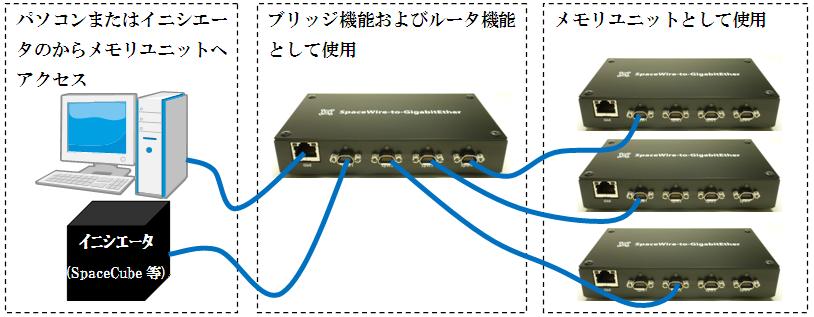

使用例：メモリユニット(ターゲット)
SpaceWire-to-GigabitEtherR2は128Mバイト（※）のRAMを内蔵しています。内蔵RAMは 各SpaceWireポート・EthernetのいずれからでもR/W可能で、SpaceWireメモリユニットとして 使用できます。 　※16MBは、システムで使用しています。
